Vt Joonis 1 ja Joonis 2. Multimeedia konsoolil on USB-port, et ühendada telefon, meediaseade või USB-draiv. Seadmetega ühendamiseks võib olla vaja liidesekaablit. USB-pordil on toide ja seda saab kasutada, kui sõiduk on sisse lülitatud või tarvikurežiimis. Ühendatud seadmeid võib kasutada järgmistel eesmärkidel.
MÄRKUS.
Tehasetelefoni USB-kaabli kasutamine tagab andmete muutmise õige toimimise.
Phone (Telefon): laeb telefoni ja esitab sellest meediafaile. Helistamise ja sõnumi saatmise funktsioonid on saadaval vaid läbi Bluetooth-ühenduse.
Media device (Meediaseade): laeb seadet ja esitab meediafaile.
USB drive (USB-draiv): esitab meediafaile, impordib/ekspordib navigeerimisfaile, laadib tarkvarauuendusi ja impordib helinatoone.
Memory card (Mälukaart): teatud tüüpi mälukaarte on võimalik ühendada meediafailide esitamiseks. Ühendus vajab adapterit või lugejat.
H-D App (DOM only) (H-D rakendus (ainult DOM-ile)): võimaldab edastada sõidud ja huvipunktid (POI-d) telefonist raadionavigatsioonisüsteemi. USB-kaabel on ainult iOS-i jaoks. Bluetooth töötab nii iOS-i kui Androidiga.
MÄRKUS.
Ärge kasutage kõvakettaga meediummängijaid. Vibratsioon võib nendele põhjustada sisemisi kahjustusi.
Seadmeid saab lisada või eemaldada, kui raadio on sisselülitatud. Kuid failide importimisel/eksportimisel või raadio värskenduste installimisel ärge katkestage USB-seadme ühendust enne, kui toiming on lõpetatud.
Hoidke konsooli uks sõidu ajal suletuna, et esemed välja ei kukkuks. Eemaldage meediakonsoolist väärtuslikud esemed, enne kui sõiduki järelevalveta jätate.
Multimeedia konsool: Kinnitatud gondliga sõidukid
Vt Joonis 1 . Kinnitatud gondliga sõidukitel on multimeedia konsool gondli paremal küljel.
Open (Avamine): tõmmake konsooli ukse esiosa üles, nagu näidatud.
Cleaning (Puhastamine): panipaiga kummist või tekstiilist sisu on kinnitatud takjakinnitustega ning selle saab puhastamiseks eemaldada.

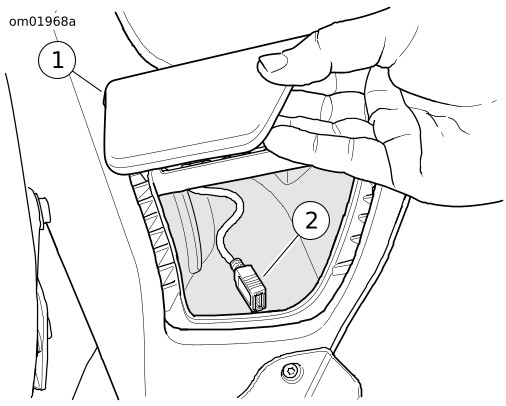

1Hoiundamise/meedia konsooli luuk
2USB-port
Joonis 1. Hoiustamis-/meediumikonsool Kinnitatud gondliga mudelid
Multimeedia konsool: Kahvlile paigaldatud gondliga sõidukid
Vt Joonis 2. Kahvlile paigaldatud gondliga sõidukitel on multimeedia konsool raadiost paremal pool, nagu on näidatud. Pange telefon või multimeediaseade vahtpolstrisse, et seda kaitsta ja vibratsioonist eemal hoida.
Open (Avamine): vajutage ukse alumist osa ja avamiseks vabastage see.
Close (Sulgemine): vajutage tugevalt uks kinni, kuni see lukustub.
Reset door latch (Ukseriivi lähtestamine): kui konsooli luuk jõuga avati või see korralikult ei lukustu, võib olla vajalik ukseriivi lähtestamine. Sulgege uks. Avage uks. Sulgege see uuesti riivimehhanismi lukustamiseks.
Cleaning (Puhastamine): pesa saab eemaldada puhastamiseks või konsoolist seadmete eemaldamisel või paigaldamisel abistamiseks.
1Uksenurk
2USB-port
3Polster
Joonis 2. Meediakonsool
