Description | Part Number | Qty. |
---|---|---|
STEERING HEAD BEARING RACE INSTALLER | HD-39302 | 1 |
Consumables
Description | Part Number | Size |
---|---|---|
SPECIAL PURPOSE GREASE | 99857-97A | 414 ml (14 fl oz) |

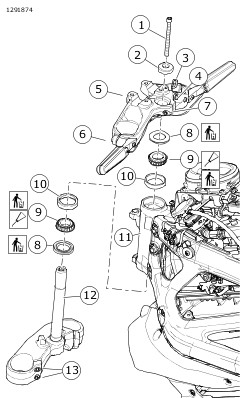

1. | See Figure 1. If removed: Install new bearing cups (10) using bearing installer. Special Tool: STEERING HEAD BEARING RACE INSTALLER (HD-39302) | |
2. | Grease steering head bearings (9).SPECIAL PURPOSE GREASE (99857-97A) | |
3. | If removed: Install new dust shield (8) and new steering head bearing (9) on fork stem and lower fork bracket assembly (12). |
1. | Install front fork stem and lower fork bracket assembly. a. Install fork stem through steering head (11). b. Install new upper steering head bearing (9) and new dust seal (8). | |
2. | Install upper fork bracket (5). |
1. | If replacing upper fork bracket: a. Install fork lock. See Chassis → FORK LOCK. b. Install wireform (3) and screw (4). Tighten. Torque: 5–7 N·m (44–62 in-lbs) Wireform screw, brake line, front | |
2. | Install upper fork bracket assembly. a. Install washer (2) and fork stem screw (1). Tighten. Torque: 18–20 N·m (13–15 ft-lbs) Fork stem screw, 1st torque b. Loosen fork stem screw. Angle: 90° c. Final tighten fork stem screw. Torque: 11.5–12.5 N·m (102–111 in-lbs) Fork stem screw, final torque | |
3. | Tighten fork stem pinch screw (7). Torque: 20–24 N·m (15–18 ft-lbs) Fork stem pinch screw |
1 | Fork stem screw |
2 | Washer |
3 | Wireform |
4 | Screw |
5 | Upper fork bracket |
6 | Upper fork bracket pinch screw (2) |
7 | Fork stem pinch screw |
8 | Dust seal (2) |
9 | Steering head bearing (2) |
10 | Bearing cup (2) |
11 | Steering head |
12 | Fork stem and lower fork bracket assembly |
13 | Lower fork bracket pinch screw (4) |
