Harley-Davidson LiveWire is uitgerust met een noodonderbreking die zich in de bovenklep onder de inlaat/laadpoort bevindt in een onderdeel van de laagspanningskabelboom. Door het circuit te onderbreken wordt het hoogspanningssysteem buiten de hoogspanningsaccu uitgeschakeld.
Als de rechter stuurschakelaarmodule beschadigd of niet toegankelijk is, kan het hoogspanningssysteem uitgeschakeld worden door het circuit te onderbreken.
| 1. | Zie Afbeelding 1. Verwijder een van beide zijden van de bovenklep door vanaf de zijkant naar boven te trekken en de montagepunten breken. | |
 WAARSCHUWINGVoorkom tijdens het doorknippen van de kabelboom dat het gereedschap omringende metalen onderdelen raakt. Contact kan elektrische vonken veroorzaken die alle aanwezige ontvlambare dampen kunnen ontsteken, wat kan leiden tot overlijden of ernstig letsel. (09933a) | ||
| 2. | Zie Afbeelding 2 en Afbeelding 3. Zoek het punt om door te knippen, wat gemarkeerd is door een geel label. Knip de kabelboom op twee plekken door en verwijder het tussenliggende gedeelde om onbedoelde heraansluiting te voorkomen. |

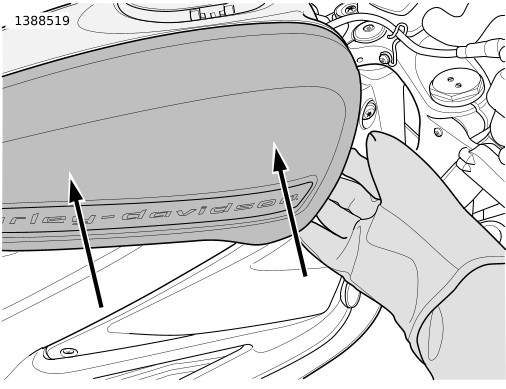

Afbeelding 1. Break-Away Cover

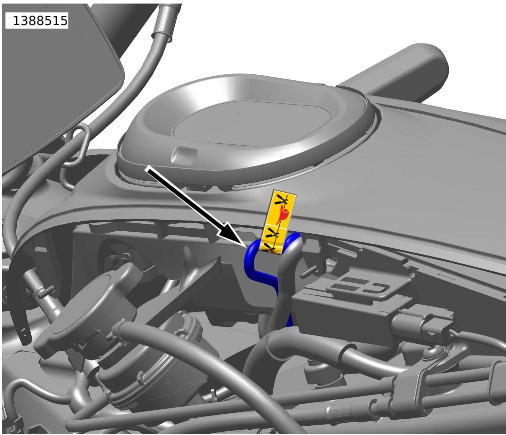

Afbeelding 2. Circuitonderbreking rechterzijde

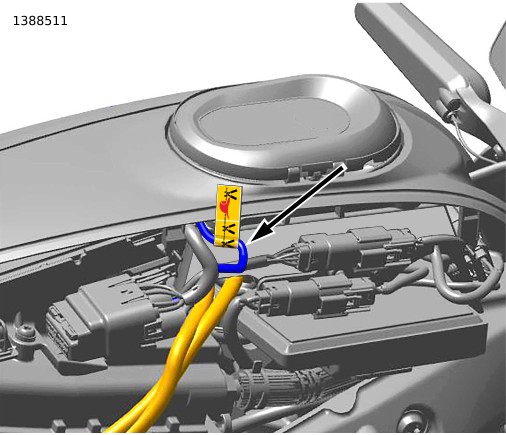

Afbeelding 3. Circuitonderbreking linkerzijde
