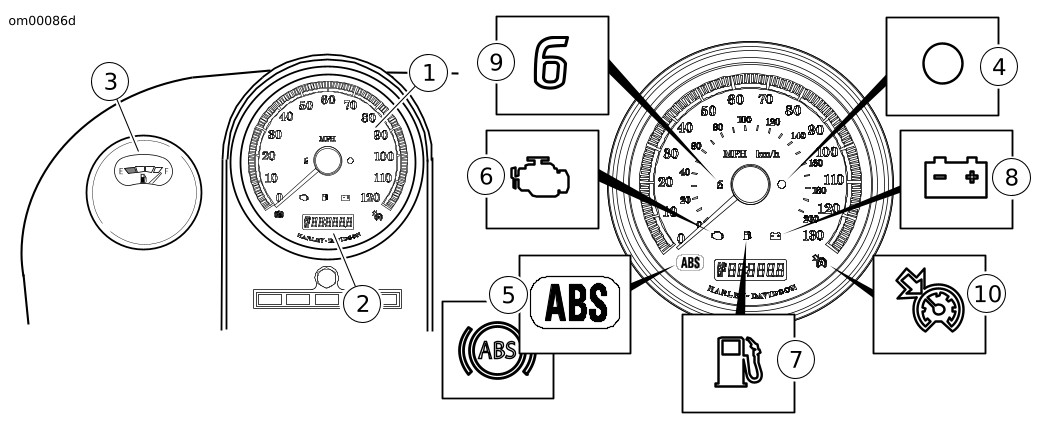

Vea Figura 1. El velocímetro registra las millas por hora (modelos para EE. UU. solamente) o kilómetros por hora (modelos internacionales solamente).

La luz de fondo del instrumento se activa después de un corto retraso. La luz de fondo puede cambiar brevemente cuando cambia la luz ambiente (como cuando pasa por un túnel).

Vea Figura 1. El tacómetro registra la velocidad del motor en revoluciones por minuto (RPM).

El presionar el interruptor de recorrido (TRIP) con el interruptor de encendido en cualquier posición activa la lectura del odómetro.

La ventana de visualización del odómetro en la carátula del velocímetro también proporciona las siguientes pantallas seleccionables:

Presione y suelte el interruptor de recorrido (TRIP) para cambiar las pantallas.

Para comprobar el kilometraje (millaje) o poner a cero los odómetros de recorrido, el interruptor de encendido debe estar en la posición ACC (accesorios) o IGN (encendido). Presione y suelte el interruptor de recorrido (TRIP) hasta que se muestre el registro deseado (A o B) del odómetro de recorrido. Las letras A o B en la parte izquierda superior de la ventana de visualización identifican el odómetro de recorrido.

Para restablecer o poner a cero los odómetros de recorrido, debe tener el odómetro deseado (A o B) en la ventana de visualización. Presione el interruptor de recorrido (TRIP) y sosténgalo aproximadamente tres segundos. El odómetro de recorrido se pondrá a cero.

Presione y suelte el interruptor de recorrido para cambiar del odómetro a la pantalla del número de la marcha y la pantalla del tacómetro. El odómetro muestra la marcha actual (1ª a la 6ª) y la velocidad del motor en revoluciones por minuto (RPM).

Cuando la transmisión esté en neutro y la palanca del embrague retraída, el número de la marcha está en blanco.

Presione y suelte el interruptor de recorrido (TRIP) para cambiar las pantallas de la ventana del odómetro a la pantalla de la hora. Para fijar la hora:

La pantalla de rango de combustible muestra la distancia aproximada que puede recorrerse con la cantidad de combustible que queda en el tanque de combustible.

Con el interruptor de encendido en la posición ACC (accesorios) o IGN (encendido), presione el interruptor TRIP (recorrido) hasta que se muestre el rango de combustible con la letra “R” en el lado izquierdo de la pantalla. Se muestra la distancia restante (kilómetros o millas) calculada antes de que se vacíe el tanque sobre la base del combustible que queda en el tanque. Al rango puede accederse en cualquier momento usando el interruptor de recorrido (TRIP).

Cuando se enciende la luz de advertencia de nivel bajo de combustible, la función del rango de combustible aparece automáticamente en la ventana de visualización del odómetro. El motociclista puede presionar el interruptor de recorrido (TRIP) para volver a cambiar las pantallas del odómetro. La advertencia del rango de combustible no se repetirá hasta que el interruptor de encendido se mueva a OFF y de nuevo a ON.

Después de que el rango de combustible disminuya a 10 kilómetros o 10 millas restantes, la pantalla del rango de combustible cambiará a “LO RNG” (rango bajo) para indicar que la motocicleta se quedará sin combustible en poco tiempo.

Se requiere un cambio en el ciclo de encendido para el restablecimiento de la luz de advertencia de nivel bajo y del rango de combustible. Siempre gire el interruptor de encendido a OFF (apagado) cuando reabastezca combustible.

Inhabilitación: Para inhabilitar esta función al conducir la motocicleta, presione y sostenga el interruptor de recorrido (TRIP) mientras está en el modo de la pantalla del rango de combustible. La característica de ventana emergente de rango automática indica que el rango está inhabilitado cuando parpadea dos veces.

Habilitación: Para habilitar la pantalla de la advertencia automática del rango de nivel bajo de combustible, presione y sostenga el interruptor de recorrido (TRIP). El rango de nivel bajo de combustible destella una vez cuando la característica automática se habilita.

Si se inclina la motocicleta, la palabra “tip” aparecerá en la ventana del odómetro. El motor no arranca hasta que esta se restablece.

Restablecimiento: Para restablecerlo, coloque la motocicleta en la posición vertical y gire el interruptor de encendido de OFF (apagado) a IGN (encendido).

Si la motocicleta está equipada con un sistema de seguridad y se conduce sin el llavero con mando a distancia, en la ventana del odómetro aparece “NO FOB” (falta del llavero con mando a distancia) temporalmente.

Cuando la motocicleta está separada de su llavero con mando a distancia asignado, la motocicleta solamente se puede arrancar con la introducción del PIN manual para desactivar el sistema de seguridad. Vea SISTEMA DE SEGURIDAD → Activación y desactivación.

En los modelos internacionales (HDI), se muestra un mensaje “SidEstAnd” si se engrana una marcha de la motocicleta mientras el soporte de estacionamiento está desplegado. Vea Controles e indicadores → Enclavamiento del soporte de estacionamiento: Modelos internacionales.
