Жалпы
ЕСКЕРТУ
Автоматты фара функциясы басқа көлік жүргізушілерді үшін жоғары көрнекілікпен қамтамасыз етеді. Фараның барлық уақытта қосулы екенін тексеріңіз. Жүргізушінің басқа көлік жүргізушілеріне дұрыс көрінбеуі өлімге не ауыр жарақатқа апарып соғуы мүмкін. (00030b)
1 кестесі көріңіз. Оталдыру қосқышы мотоциклдің электрлік функцияларын басқарады.
Осы кітаптың алдындағы «ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ» бөлімін көріңіз. Қамтамасыз етілген орынға барлық кілт нөмірлерін жазыңыз. Кілт нөмірі кілттің үстіндегі пластик қақпақ астында орналасқан.
ЕСКЕРТПЕ
Қосқыш IGN (Оталдыру) позициясында болған кезде фара мен артқы шамдар жанады, мұны кейбір жерлерде заң бойынша талап етеді.
ХАБАРЛАНДЫРУ
Көлігіңізді ұрланудан қорғаңыз. Тұраққа қойғаннан кейін мотоциклді құлыптамау ұрлану және/немесе жабдықтың зақымдалу қаупін тудыруы мүмкін. (00151b)
ЕСКЕРТУ
Көлікті айырлары бұғаттаулы күйінде пайдаланбаңыз. Айырларды бұғаттау көліктің бұрылу мүмкіндігін шектеуі мүмкін, бұл өлімге не ауыр жарақатқа әкеліп соғуы мүмкін. (00035a)
ХАБАРЛАНДЫРУ
Бөшке бекітпелерін мұнай негізінде жасалған майлау заттарымен не графитпен майламаңыз. Құлыптар жұмыс істемей қалуы мүмкін. (00152a)
FXSB үлгісінен басқа барлық үлгілер
1 суреті көріңіз. Оталдыру қосқышы бак үстіндегі құралдар тақтасында орналасқан.
Құлыптан босату: Қосқышты құлыптан босату үшін кілтті кірістіріңіз және құлыптан босату бағытына сағат тілі бойынша бұрыңыз. Мотоциклді басқару алдында оталдыру қосқышынан кілтті алыңыз. Егер кілтті алмасаңыз, жүргізу кезінде істен шығуы мүмкін.
Басқару: Қосқышты қажетті күйге бұрыңыз. Оталдыру қосқышы функцияларын 1 кестесі бөлімінен қараңыз.
Құлыптау: Қосқышты OFF (Өшіру) немесе ACC (Керек-жарақ) күйіне құлыпталады. Қосқышты құлыптау үшін қосқыш қақпағын көтеріп, кілтті салып, ҚҰЛЫПТАУ күйіне сағат тіліне қарсы бұраңыз.
ХАБАРЛАНДЫРУ
Мотоциклді құлыптау алдында оталдыру ауыстырып-қосқышын OFF (Өшіру) күйіне бұрыңыз. Ауыстырып-қосқышты ACC (Керек-жарақ) күйінде қалдыру құралды жанған күйінде сақтап, аккумулятор зарядының таусылуына әкеледі. (00492b)

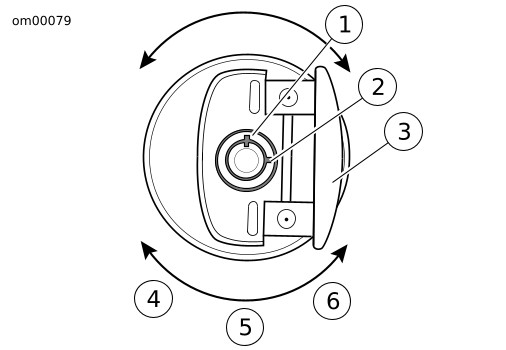

1Жабық құлыпты қалпы
2Ашық құлыпты қалпы
3Қосқыш қақпағын ашу
4IGN (Оталдыру)
5OFF (Өшіру) (құлыптау)
6Керек-жарақ (құлыптау)
1 суреті. Оталдыру қосқышы: Softail үлгілері (FXSB-ден басқасы)
FXSB үлгілері
2 суреті көріңіз. Оталдыру қосқышы қозғалтқыш цилиндрлері арасындағы көліктің сол жағына бекітіледі.
Құлыптан босату: Кілтті салып, дөңес иінтірегін құлыптан босату үшін сағат тілі бойынша бұраңыз. Мотоциклді басқару алдында оталдыру қосқышынан кілтті алыңыз. Егер кілтті алмасаңыз, жүргізу кезінде істен шығуы мүмкін.
Басқару: ACC (Керек-жарақ) немесе IGN (Оталдыру) күйлерін таңдау үшін дөңес иінтірегін пайдаланыңыз. Оталдыру қосқышы функцияларын 1 кестесі бөлімінен қараңыз.
Құлыптау: Дөңес иінтірегін OFF (Өшіру) күйіне бұрыңыз. Кілтті салып, дөңес иінтірегін құлыптау үшін сағат тіліне қарсы бұраңыз. Кілтті алыңыз.

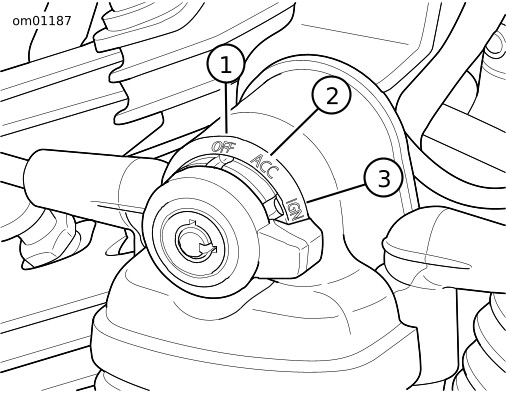

1OFF (Өшіру)
2ACC (Керек-жарақ)
3IGN (Оталдыру)
2 суреті. Оталдыру қосқышы: FXSB үлгілері
1 кестесі. Оталдыру қосқышының позициялары
ҚОСҚЫШ ОРНЫ
ФУНКЦИЯ
OFF (Өшіру)
Оталдыру, шамдар және қосалқы жабдықтар өшірулі.
ACC (Керек-жарақ)*
Қосалқы жабдықтар қосулы. Қауіп туралы жылтылдайтын жарық дабылы қосулы болады. Құрал шамдары қосулы. Фара қосқышы HI және LO арасында қосылады. Тежегіш шамы мен дыбыстық сигналды белсендіруге болады.
ОТАЛДЫРУ*
Оталдыру қосқышын, шамдарды және керек-жарақтарды қосыңыз.
*Халықаралық үлгілерде қосымша функция бар – габариттік шам және артқы шам қосылады.
ЕСКЕРТПЕ: Мотоциклді ACC (Керек-жарақ) күйінде ұзақ уақыт қалдыру аккумулятор зарядын тауысады. Егер ACC (Керек-жарақ) күйінде болса, мотоцикл аккумулятордың толығымен зарядсыздалуын болдырмау үшін екі сағаттан кейін автоматты түрде OFF (Өшіру) күйіне өтеді. Қалыпты жұмысты жалғастыру үшін оталдыру қосқышын OFF (Өшіру) күйіне бұрып, одан кейін қажетті орынға бұрыңыз.
