ЕСКЕРТУРезеңке қап аккумулятордың оң кабеліне (+) жалғанған стартер соленоидының клеммасын жауып тұрғанына көз жеткізіңіз. Жабылмаған терминалдар қысқа тұйықталып, ұшқынның шығуына себеп болуы мүмкін, ол өз кезегінде аккумулятордың жарылуына және адам өліміне немесе ауыр жарақаттануға себеп болады. (00463c)
| 1. | 1 суреті көріңіз. Аккумулятор қорабын орнына қойыңыз және аккумулятор науасының (3) астына аккумулятор қорабының қысқышын (1) орнатыңыз. Аккумулятор қорабының ілгіштері (2) аккумулятор науасының артына сәйкес келетінін тексеріңіз. | |
| 2. | 2 суреті көріңіз. Оң аккумулятор кабелін (1) қораптағы қысқышқа орнатыңыз. Кабельдің стартер ұшындағы аккумулятордың оң кабелінде S тәрізді иінді қойыңыз. Бұл аккумуляторды орнатуға арналған клемманың ұшын тиісінше орналастырады. | |
| 3. | Қысқыш (3) арқылы артқы O2 датчигінің сымын (2) бағыттаңыз. | |
ХАБАРЛАНДЫРУ Кабельдерді аккумулятордың клеммаларына дұрыс жалғаңыз. Дұрыс істемеу салдарынан мотоциклдің электр жүйесін зақымдауы мүмкін. (00215a) ЕСКЕРТУАккумулятордың оң (+) полюсті кабелін бірінші жалғаңыз. Егер оң (+) полюсті кабель теріс (-) полюсті кабель жалғанған жерге тиіп кетсе, пайда болған ұшқын аккумулятордың жарылуына себеп болуы мүмкін, соның салдарынан адам өлімі болуы немесе ауыр жарақат алуы мүмкін. (00068a) | ||
| 4. | 3 суреті көріңіз. Аккумуляторды орнатыңыз. Аккумулятордың оң клеммасының бекіткішін бекітіңіз 6,8–8,1 N·m (60–72 in-lbs). | |
| 5. | Қандай да бір керек-жарақтық тұйықтау сымдарынан бұрын, аккумулятордың теріс кабелін аккумулятор жақтауының жерге тұйықталатын кабеліне (1) орнатыңыз. | |
| 6. | Аккумулятордың теріс кабелін (2) орнатыңыз. Аккумулятордың теріс клеммасының бекіткішін бекітіңіз 6,8–8,1 N·m (60–72 in-lbs). | |
| ЕСКЕРТУ Орындықты орнатқан соң, орындықтың жоғарғы жағынан жоғары қарай орнына түскенін білу үшін тартыңыз. Жүрген кезде бос тұрған орындық басқару жүйесінен айрылып, адам өліміне немесе ауыр жарақатқа себеп болуы мүмкін. (00070b) | ||
| 7. | Орындықты орнатыңыз. |
| 1 | Қысқыш |
| 2 | Ілгіштер |
| 3 | Аккумулятор түпқоймасы |

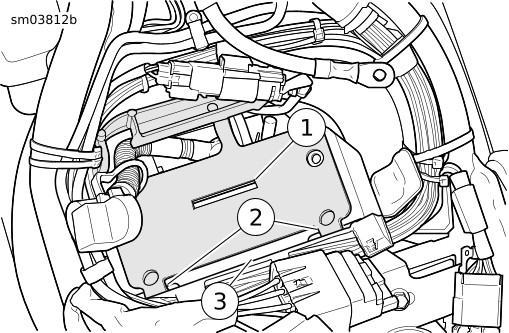

1 суреті. Аккумулятор қорабы
| 1 | Аккумулятордың оң полюсті кабелі |
| 2 | Артқы оттегі датчигінің сымы |
| 3 | Қысқыш |

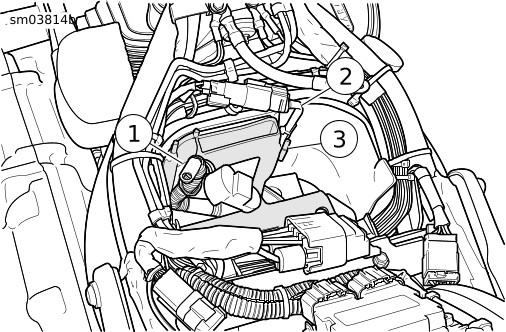

2 суреті. Аккумулятор қорабының сымын жүргізу
| 1 | Оң (+) полюсті терминал |
| 2 | Теріс (-) полюсті терминал |

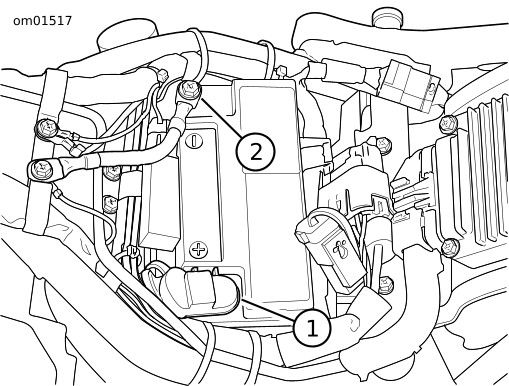

3 суреті. Аккумулятор: Softail үлгілері
