Арнайы ќўралдар
| Сипаттама | БӨЛШЕК НӨМІРІ | Саны |
|---|---|---|
| OIL FILTER WRENCH (МАЙ СҮЗГІСІНІҢ КІЛТІ) | HD-42311 | 1 |
| OIL FILTER WRENCH (МАЙ СҮЗГІСІНІҢ КІЛТІ) | HD-44067 | 1 |
ЕСКЕРТПЕ
- Өте қиын жағдайда жүргізілсе, жарыстарға қатысса немесе балшық жолдармен жүретін болса, қозғалтқыштың майын жиі ауыстырып тұрыңыз.
- Softail үлгілерінің барлығы SAE 20W50 Harley-Davidson 360 қозғалтқыш майымен бірге зауыттан жеткізіледі.
- Softail үлгілері зауыттан премиум 5 микрон синтетикалық мультимедиа май сүзгісімен жабдықталады, Бөлшек нөмірі 63798-99A (Хром) немесе 63731-99A (Қара). Тек ұсынылған ауыстыру сүзгілері бар.
- Двигатель қалыпты жұмыс температурасына жеткенше мотоциклді іске қосыңыз.
- Техникалық қызмет және майлау → Майды тексеріп қосу → Қозғалтқыш майының деңгейін тексеру көріңіз. Көрсеткішті алып тастаңыз.
- 1 суреті көріңіз. Қозғалтқыштың май деңгейін бақылайтын тығын О тәрізді сақинасы бар (2) тығынын алыңыз. Қозғалтқыш май деңгейін бақылайтын тығыны
ХАБАРЛАНДЫРУ
Сүзгіні алып тастауға Harley-Davidson май сүзгісі кілтін пайдаланыңыз. Бұл құрал қос иін күйінің датчигін және датчик кабелін зақымнан қорғайды. (00192b)
| 1. | 2 суреті көріңіз. Май сүзгісін OIL FILTER WRENCH (МАЙ СҮЗГІСІНІҢ КІЛТІ) (БӨЛШЕК НӨМІРІ:HD-42311) немесе OIL FILTER WRENCH (МАЙ СҮЗГІСІНІҢ КІЛТІ) (БӨЛШЕК НӨМІРІ:HD-44067) бұрап шығарыңыз. Ескі төсеме материалдың май сүзгісін бекіту фланецін тазалаңыз. | |
| 2. | 3 суреті көріңіз. Жаңа май сүзгісі шайбасын мотор майымен майлаңыз. Сүзгіні орнатыңыз. Сүзгі төсемі сүзгіні орнататын бетпен жанасқан кезде май сүзгісін 1/2 -3/4 айналым қолмен бұраңыз. Май сүзгісін орнату үшін май сүзгісінің кілтін пайдаланбаңыз. | |
| 3. | 1 суреті көріңіз. Май багының ағызатын тығынын (2) орнатыңыз. a. O тәрізді сақинаның тозбағанын немесе зақымдалмағанын тексеріңіз. Қажет болса, ауыстырыңыз. Магнитті ағызатын тығынды тазалаңыз. b. O тәріздес сақинаны және ағызатын тығынды орнатыңыз. Бекіту 19–28,5 N·m (14–21 ft-lbs). | |
| 4. | 1 кестесі көріңіз. Бастапқыда 1,9 L (2.0 qt) қозғалтқыш майын қосыңыз. Майды келесі ауыстыру алдында майдың дұрыс деңгейін ең төмен температурада пайдаланыңыз. Техникалық қызмет және майлау → Қозғалтқышты майлау → Ұсынылған қозғалтқыш майлары көріңіз. |
1 кестесі. Қозғалтқыш майының сыйымдылығы
ЭЛЕМЕНТ | СЫЙЫМДЫЛЫҚ |
|---|---|
Қозғалтқыш майы | 2,84 L (3.0 qt) |
- Техникалық қызмет және майлау → Майды тексеріп қосу → Қозғалтқыш майының деңгейін тексеру көріңіз. Май багына май құятын тығынды/қуыс бұрғыны толықтай орнатыңыз.
- Қозғалтқыш май деңгейінің температуралық жарығын тексеріңіз.
- Техникалық қызмет және майлау → Майды тексеріп қосу → Қозғалтқыш майының деңгейі көріңіз. Май деңгейін қуыс бұрғының жоғарғы ойыққа жеткізгенше қозғалтқышқа май құйыңыз (ТОЛЫҚТАЙ ЫСТЫҚ).
- Қозғалтқышты іске қосып, ағызатын тығыны мен май сүзгісі айналасындағы май кемулерін мұқият тексеріңіз.
| 1 | Май багының ағызатын құбыршегі үшін рама байланысы |
| 2 | Май багының ағызатын тығын және O тәрізді сақина |

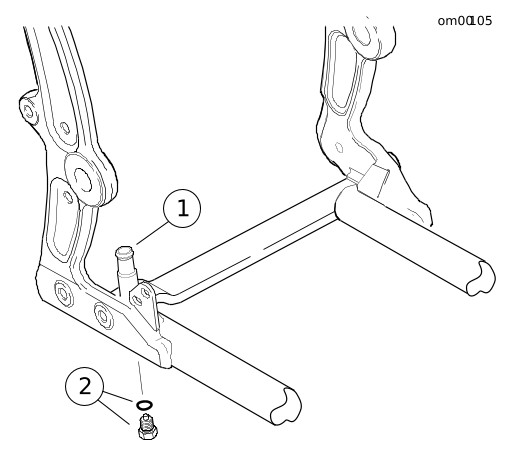

1 суреті. Қозғалтқыш май деңгейін бақылайтын тығыны Softail үлгілері

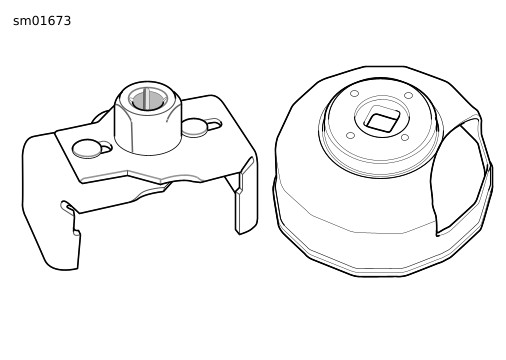

2 суреті. Май сүзгісінің кілттері
3 суреті. Жаңа май сүзгі төсемін майлау
