تحذيرتوفر ميزة التشغيل التلقائي للمصباح الأمامي رؤية أفضل لسائقي الدراجات النارية الأخرى. احرص على أن يكون المصباح الأمامي في وضع التشغيل دائمًا. رؤية سائق الدراجة غير الواضحة لسائقي الدراجات النارية الأخرى قد تتسبب في حدوث الوفاة أو التعرض لإصابات خطيرة. (00030b)
الق نظرة على قسم "دليل المالك" الخاص بك. احرص على تسجيل جميع أرقام المفاتيح الخاصة بك في المكان المخصص في مقدمة هذا الكتيب.
انظر الشكل 1. يتحكم مفتاح الإشعال في الوظائف الكهربية للدراجة النارية.
ملاحظة
احرص على حماية دراجتك النارية من السرقة. عدم قفل الدراجة النارية بعد إيقافها قد يؤدي إلى سرقتها و/أو تلف المعدة. (00151b)
تحذيرلا تشغل المركبة والشوكات مقفلة. يؤدي قفل الشوكات إلى تقييد قدرة المركبة على الانعطاف، الأمر الذي قد يؤدي إلى الوفاة أو حدوث إصابات خطيرة. (00035a)
ملاحظة
لا تقم بتزييت الأقفال الأسطوانية بالمزيتات القائمة على البترول أو بالجرافيت. فقد يؤدي ذلك إلى عدم عمل الأقفال. (00152a)
- لإزالة المفتاح من مكان الإشعال، اضغط على المفتاح ولفه عكس اتجاه عقارب الساعة.
- قم بإزالة المفتاح.
ملاحظة
- تعمل اللمبات عندما يكون المفتاح في وضع IGNITION (الإشعال) كما هو منصوص عليه بموجب القانون في بعض الأماكن.
- في الموديلات FXDC وFXDWG وFXDF، قم بإزالة مفتاح الإشعال من قفل الإشعال أثناء تشغيل الدراجة النارية. إذا لم تقم بإزالة المفتاح، فقد يسقط خلال التشغيل.
الجدول 1. مفتاح الإشعال
الموديل | الموقع والتشغيل | وضع المفتاح | الوظيفة |
|---|---|---|---|
FXDL، FXDB | في الجانب الأمامي الأيمن من الدراجة النارية في رأس التوجيه. لفتح قفل المفتاح والشوكة الأمامية، اضغط على المفتاح ولفه عكس اتجاه عقارب الساعة. HDI: اضغط على الذراع /المفتاح (دولي) ولفه في اتجاه عقارب الساعة إلى وضع OFF (إيقاف التشغيل). احرص على الضغط على المفتاح لنقل المفتاح إلى أي وضع. قفل الشوكة: لقفل الشوكة، انقل الشوكة إلى اليسار بالكامل. اضغط على المفتاح ولفه إلى اليمين، في اتجاه عقارب الساعة، إلى رمز القفل المغلق. قم بإزالة المفتاح. | OFF (إيقاف التشغيل) | إيقاف تشغيل الإشعال واللمبات والملحقات. |
ACC (الملحقات)* | يمكن تشغيل الملحقات ووامض التحذير من الخطر. تشغيل لمبات أجهزة القياس. يمكن تنشيط لمبة المكابح وآلة التنبيه. يمكن إزالة المفتاح إلا في الموديلات الدولية. | ||
IGNITION (الإشعال)* | تشغيل الإشعال واللمبات والملحقات. | ||
FXDC، FXDF، FXDWG | يوجد المفتاح في لوحة أجهزة قياس خزان الوقود. يتم قفل المفتاح أو فتحه عن طريق رفع غطاء المفتاح وإدخال المفتاح ولف المفتاح عكس اتجاه عقارب الساعة لقفله أو في اتجاه عقارب الساعة لفتحه. يمكن إزالة المفتاح من أي وضع. قفل الشوكة: يوجد قفل الشوكة في الجانب الأيمن الأمامي من الدراجة النارية في رأس التوجيه. أدخل المفتاح واضغط عليه للف القفل إلى رمز أيقونة القفل المغلق. قم بإزالة المفتاح. لفتح قفل الشوكة، أدخل المفتاح واضغط عليه للف القفل إلى رمز القفل المفتوح. قم بإزالة المفتاح. | OFF (إيقاف التشغيل) | إيقاف تشغيل الإشعال واللمبات والملحقات. |
ACC (الملحقات)* | تشغيل الملحقات. يمكن تشغيل وامض التحذير من المخاطر. تشغيل لمبات أجهزة القياس. يمكن تنشيط لمبة المكابح وآلة التنبيه. | ||
IGNITION (الإشعال)* | تشغيل الإشعال واللمبات والملحقات. | ||
*تشتمل الموديلات الدولية على وظيفة إضافية - تشغيل مصباح الموضع والمصباح الخلفي أيضًا. | |||

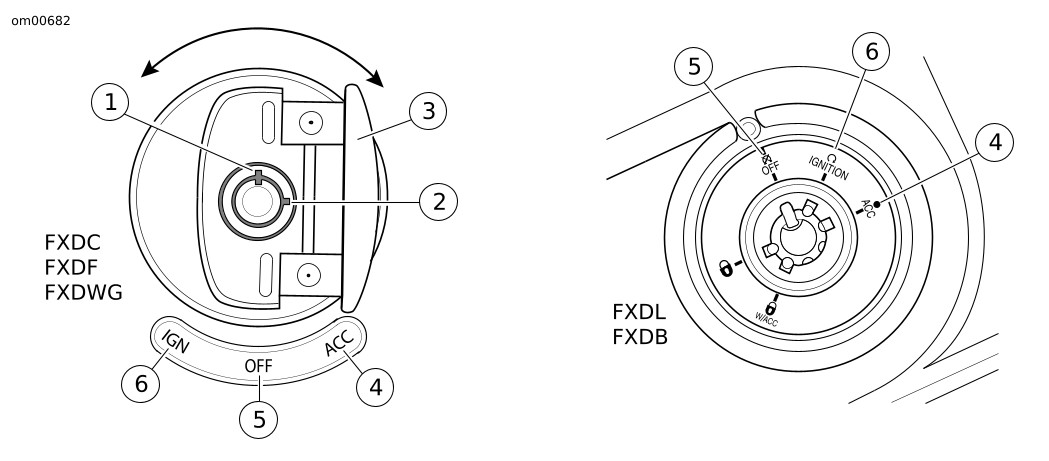

| 1 | قفل |
| 2 | فتح القفل |
| 3 | فتح غطاء المفتاح |
| 4 | ACC (الملحقات) |
| 5 | OFF (إيقاف التشغيل) |
| 6 | IGNITION (الإشعال) |
الشكل 1. مفتاح الإشعال
| 1 | مقفول |
| 2 | مفتوح |
الشكل 2. قفل الشوكة: الموديلات FXDC وFXDF وFXDWG
