تحذيرتوفر ميزة التشغيل التلقائي للمصباح الأمامي رؤية أفضل لسائقي الدراجات النارية الأخرى. احرص على أن يكون المصباح الأمامي في وضع التشغيل دائمًا. رؤية سائق الدراجة غير الواضحة لسائقي الدراجات النارية الأخرى قد تتسبب في حدوث الوفاة أو التعرض لإصابات خطيرة. (00030b)
ارجع إلى الجدول 1. يتحكم مفتاح الإشعال في الوظائف الكهربية للدراجة النارية.
طالع قسم "دليل المالك الخاص بك" في الجزء الأمامي من هذا الكتيب. احرص على تسجيل جميع الأرقام الرئيسية الخاصة بك في المكان المخصص. يوجد رقم المفتاح أسفل الغطاء المصنوع من البلاستيك أعلى المفتاح.
ملاحظة
احرص على حماية دراجتك النارية من السرقة. عدم قفل الدراجة النارية بعد إيقافها قد يؤدي إلى سرقتها و/أو تلف المعدة. (00151b)
تحذيرلا تشغل المركبة والشوكات مقفلة. يؤدي قفل الشوكات إلى تقييد قدرة المركبة على الانعطاف، الأمر الذي قد يؤدي إلى الوفاة أو حدوث إصابات خطيرة. (00035a)
ملاحظة
لا تقم بتزييت الأقفال الأسطوانية بالمزيتات القائمة على البترول أو بالجرافيت. فقد يؤدي ذلك إلى عدم عمل الأقفال. (00152a)
ملاحظة
- تعمل اللمبات عندما يكون المفتاح في وضع IGNITION (الإشعال) كما هو منصوص عليه بموجب القانون في بعض الأماكن.
- قم بإزالة مفتاح الإشعال من قفل الإشعال أثناء تشغيل الدراجة النارية. إذا لم تقم بإزالة المفتاح، فقد يسقط خلال التشغيل.
جميع الموديلات باستثناء FXDL
انظر الشكل 1. يقع مفتاح الإشعال على لوحة أجهزة القياس فوق الخزان.
فتح القفل: لفتح قفل المفتاح، أدخل المفتاح ولفه في اتجاه عقارب الساعة إلى وضع unlock (فتح القفل). فك المفتاح من مفتاح الإشعال قبل تشغيل الدراجة النارية. إذا لم تقم بإزالة المفتاح، فقد يسقط خلال القيادة.
التشغيل: لف المفتاح إلى الموضع المرغوب فيه. ارجع إلى الجدول 1 لمعرفة وظائف مفتاح الإشعال.
القفل: يمكن قفل المفتاح في وضع OFF (إيقاف التشغيل) أو وفي وضع ACC (الملحقات). لقفل المفتاح، ارفع غطاء المفتاح و أدخل المفتاح ولفه عكس اتجاه عقارب الساعة إلى وضع LOCK (القفل).
ملاحظة
أدر مفتاح الإشعال إلى وضع OFF (إيقاف التشغيل) قبل قفل الدراجة النارية. سيؤدي ترك المفتاح في وضع ACC (الملحقات) إلى استمرار إضاءة لمبات أجهزة القياس، الأمر الذي يؤدي إلى حدوث تفريغ شحن البطارية. (00492b)
| 1 | قفل |
| 2 | فتح القفل |
| 3 | فتح غطاء المفتاح |
| 4 | الملحقات (ACC) |
| 5 | إيقاف التشغيل (OFF) |
| 6 | الإشعال (IGN) |

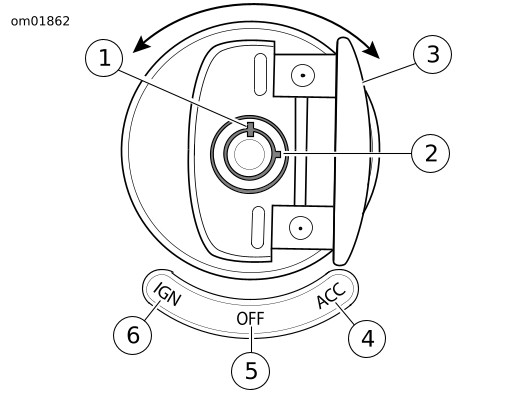

الشكل 1. مفتاح الإشعال: موديلات Dyna (باستثناء FXDL)
موديلات FXDL
انظر الشكل 2. يقع مفتاح الإشعال على الجانب الأيسر من المركبة بين أسطوانات المحرك.
فتح القفل: أدخل المفتاح ولفه في اتجاه عقارب الساعة لفتح قفل ذراع اللف بالإبهام. فك المفتاح من مفتاح الإشعال قبل تشغيل الدراجة النارية. إذا لم تقم بإزالة المفتاح، فقد يسقط خلال القيادة.
التشغيل: استخدم مفتاح اللف بالإبهام لاختيار وضع ACC (الملحقات) أو وضع IGN (الإشعال). ارجع إلى الجدول 1 لمعرفة وظائف مفتاح الإشعال.
القفل: لف ذراع اللف بالإبهام إلى وضع OFF (إيقاف التشغيل). أدخل المفتاح ولفه عكس اتجاه عقارب الساعة لقفل ذراع اللف بالإبهام. قم بإزالة المفتاح.
| 1 | قفل |
| 2 | فتح القفل |
| 3 | الإشعال (IGN) |
| 4 | الملحقات (ACC) |
| 5 | إيقاف التشغيل (OFF) |
| 6 | :ذراع اللف بالإبهام |

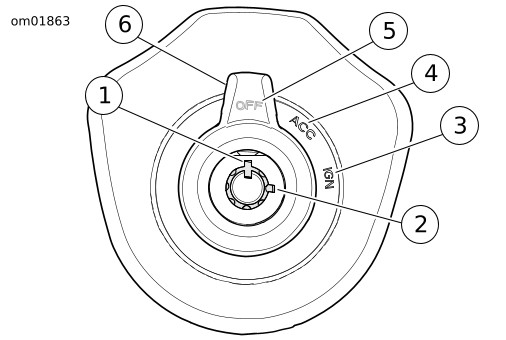

الشكل 2. مفتاح الإشعال: FXDL
الجدول 1. مواضع مفتاح الإشعال
وضع المفتاح | الوظيفة |
|---|---|
OFF (إيقاف التشغيل) | إيقاف تشغيل الإشعال واللمبات والملحقات. |
ACC (الملحقات)* | تشغيل الملحقات. يمكن تشغيل وامض التحذير من المخاطر. تشغيل لمبات أجهزة القياس. يمكن تبديل مفتاح المصباح الأمامي بين وضع HI (مرتفع) وLO (منخفض). يمكن تنشيط لمبة المكابح وآلة التنبيه. |
IGNITION (الإشعال)* | تشغيل الإشعال واللمبات والملحقات. |
*تشتمل الموديلات الدولية على وظيفة إضافية - تشغيل مصباح الموضع والمصباح الخلفي أيضًا. ملاحظة: قد يؤدي ترك الدراجة النارية في وضع ACC (الملحقات) لفترة طويلة إلى تفريغ شحن البطارية. إذا كانت الدراجة النارية في وضع ACC (الملحقات)، فإنه سيتم إيقاف تشغيلها تلقائيًا بعد ساعتين لمنع تفريغ شحن البطارية بالكامل. ولاستئناف التشغيل العادي، لف مفتاح الإشعال إلى وضع OFF (إيقاف التشغيل) ثم لفه إلى الوضع المرغوب فيه. | |
