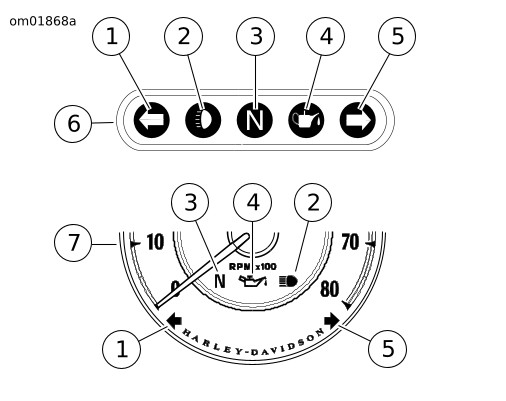

انظر الشكل 1. هناك خمس لمبات مؤشرات متوفرة:
- في لوحة أجهزة القياس (الكل عدا FXDL)
- في عداد سرعة المحرك (FXDL).
لمبات مؤشرات الانعطاف
ستومض مؤشرات الانعطاف عند تنشيط إشارة الإنعطاف. أثناء تشغيل وامضات الاتجاهات الأربعة الخاصة بالمخاطر، سيومض مؤشري الانعطاف في نفس الوقت.
لمبة مؤشر الضوء بعيد المدى
تضاء لمبة مؤشر الضوء بعيد المدى عند تنشيط مفتاح الضوء بعيد المدى أو الوميض.
لمبة مؤشر وضع اللاتعشيق
تضيء لمبة وضع اللاتعشيق عند وجود ناقل الحركة في وضع اللاتعشيق.
لمبة مؤشر ضغط الزيت
تشير لمبة مؤشر ضغط الزيت، عند إضاءتها، الى أن الزيت لا يدور عبر المحرك.
تضئ اللمبة عند تشغيل الإشعال قبل تشغيل المحرك. أثناء عمل المحرك، يجب أن تكون اللمبة غير مضيئة عندما تكون سرعة المحرك أعلى من سرعة التباطؤ.
الظروف التي قد تؤدي إلى إضاءة لمبة مؤشر الزيت:
- انخفاض مستوى الزيت. أوقف المحرك على الفور. أضف زيتًا.
- زيت مخفف. غير الزيت في أسرع فرصة ممكنة.
- زيت غير صحيح لدرجة حرارة التشغيل. غير الزيت في أسرع فرصة ممكنة.
- انظر استكشاف الأعطال وإصلاحها للحصول على معلومات إضافية.
ملاحظة
إذا ظلت لمبة مؤشر ضغط الزيت مضيئة، فتحقق دائمًا من إمداد الزيت أولاً. إذا كان إمداد الزيت طبيعيًا وظلت اللمبة مضيئة، فأوقف تشغيل المحرك على الفور ولا تقم بالقيادة إلا بعد تحديد المشكلة وإجراء الإصلاحات اللازمة. عدم القيام بذلك قد يؤدي إلى تلف المحرك. (00157a)
| 1 | الانعطاف إلى اليسار |
| 2 | الضوء بعيد المدى |
| 3 | وضع اللاتعشيق |
| 4 | ضغط الزيت |
| 5 | الانعطاف إلى اليمين |
| 6 | لوحة أجهزة القياس (الكل عدا FXDL) |
| 7 | عداد سرعة المحرك (FXDL) |
الشكل 1. لمبات المؤشرات
