تحذيرتوفر ميزة التشغيل التلقائي للمصباح الأمامي رؤية أفضل لسائقي الدراجات النارية الأخرى. احرص على أن يكون المصباح الأمامي في وضع التشغيل دائمًا. رؤية سائق الدراجة غير الواضحة لسائقي الدراجات النارية الأخرى قد تتسبب في حدوث الوفاة أو التعرض لإصابات خطيرة. (00030b)
ألق نظرة على قسم "دليل المالك" الخاص بك. احرص على تسجيل جميع أرقام المفاتيح الخاصة بك في المكان المخصص في مقدمة هذا الكتيب.
انظر الشكل 1. يتحكم مفتاح الإشعال في الوظائف الكهربية للدراجة النارية.
ملاحظة
احرص على حماية دراجتك النارية من السرقة. عدم قفل الدراجة النارية بعد إيقافها قد يؤدي إلى سرقتها و/أو تلف المعدة. (00151b)
تحذيرلا تشغل المركبة والشوكات مقفلة. يؤدي قفل الشوكات إلى تقييد قدرة المركبة على الانعطاف، الأمر الذي قد يؤدي إلى الوفاة أو حدوث إصابات خطيرة. (00035a)
ملاحظة
لا تقم بتزييت الأقفال الأسطوانية بالمزيتات القائمة على البترول أو بالجرافيت. فقد يؤدي ذلك إلى عدم عمل الأقفال. (00152a)
ملاحظة
قم بلف مقبض مفتاح الإشعال/الإضاءة إلى الوضع FORK LOCK (قفل الشوكة) (FLHTP) أو الوضع OFF (إيقاف التشغيل) (FLHP) قبل القفل. سيؤدي ترك المفتاح في وضع ACC (الملحقات) إلى استمرار إضاءة لمبات أجهزة القياس، الأمر الذي يؤدي إلى تفريغ شحن البطارية. (00153b)
ملاحظة
لا تغير أنواع ماركات زيت التشحيم بطريقة عشوائية لأن بعض زيوت التشحيم تتفاعل كيميائيًا عند خلطها. استخدام مزيتات ذات جودة رديئة قد يؤدي إلى تلف المحرك. (00184a)
- لإزالة المفتاح من مكان الإشعال في موديلات FLHP، اضغط على المفتاح ولفه عكس اتجاه عقارب الساعة.
- لإزالة المفتاح من مكان الإشعال في موديلات FLHTP، اضغط على المفتاح ولفه عكس اتجاه عقارب الساعة.
- قم بإزالة المفتاح.
ملاحظة
- توصي Harley-Davidson بإزالة المفتاح من الشوكة\الإشعال قبل تشغيل الدراجة النارية. إذا لم تقم بإزالة المفتاح، فقد يسقط خلال التشغيل.
- ACCESS/ACCESSORY (الملحقات) - يمكن تشغيل الملحقات ووامض التحذير من الخطر. تشغيل لمبات أجهزة القياس. يمكن تنشيط لمبة المكابح وآلة التنبيه. يمكن إزالة المفتاح.
- تضيء اللمبات عندما يكون المفتاح في وضع IGNITION (الإشعال) كما هو منصوص عليه بموجب القانون في بعض الأماكن.
الجدول 1. مواضع مفتاح الإشعال
الموديل | الوظيفة | الملصق | التشغيل |
|---|---|---|---|
FLHTP | قفل المفتاح | LOCK (قفل) | يقفل المفتاح في وضع المفتاح FORK LOCK (قفل الشوكة) أو ACCESS (الملحقات). قم
بإزالة المفتاح للأمان. |
UNLOCK (فتح القفل) | يفتح قفل المفتاح. إذا كان المفتاح غير مقفول، فإنه يمكن تدوير المفتاح إلى أي من
المواضع الأربعة. للحيلولة دون فقد المفتاح أثناء القيادة، قم بإزالته. | ||
المفتاح | FORK LOCK (قفل الشوكة) | قم بلف رأس التوجيه إلى اليسار بالكامل ثم قم بتدوير المفتاح إلى وضع FORK LOCK
(قفل الشوكة). أدخل المفتاح ثم اضغط على المفتاح ثم قم بلف المفتاح إلى وضع LOCK
(قفل) لقفل الشوكة. لفتح قفل الشوكة، أدخل المفتاح ثم قم بلفه إلى وضع UNLOCK (فتح
القفل) وسوف ينبثق المفتاح. | |
OFF (إيقاف التشغيل) | عندما يكون المفتاح في وضع OFF (إيقاف التشغيل) تكون المصابيح والملحقات في وضع
إيقاف التشغيل. | ||
IGNITION (الإشعال) | عندما يكون المفتاح في وضع IGNITION (الإشعال)، فإنه يمكن تشغيل الدراجة النارية
وستعمل جميع المصابيح والملحقات. | ||
ACCESS (الملحقات) | عندما يكون المفتاح في وضع ACCESS (الملحقات)،فإن جميع المصابيح والملحقات ستعمل
لكن لا يمكن بدء تشغيل المحرك. يمكن قفل المفتاح في وضع ACCESS (الملحقات). | ||
FLHP | قفل المفتاح | يتم قفل المفتاح أو فتحه عن طريق رفع غطاء المفتاح وإدخال المفتاح ولف المفتاح
عكس اتجاه عقارب الساعة لقفله أو في اتجاه عقارب الساعة لفتحه. يمكن إزالة المفتاح من
أي وضع. | |
المفتاح | OFF (إيقاف التشغيل) | إيقاف تشغيل الإشعال واللمبات والملحقات. | |
ACCESSORY (الملحقات) | تشغيل الملحقات. يمكن تشغيل وامض التحذير من المخاطر. تشغيل لمبات أجهزة القياس.
يمكن تنشيط لمبة المكابح وآلة التنبيه. | ||
IGNITION (الإشعال) | تشغيل الإشعال واللمبات والملحقات. | ||

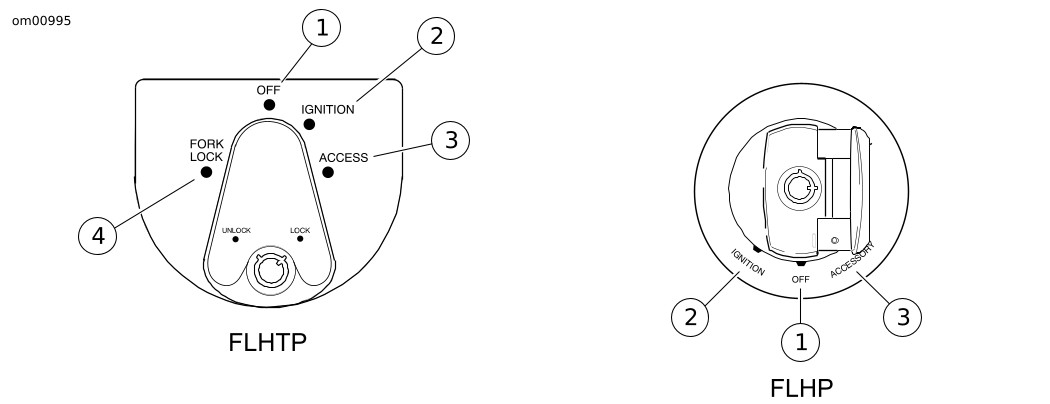

| 1 | وضع إيقاف التشغيل |
| 2 | وضع الإشغال |
| 3 | وضع الملحقات |
| 4 | وضع قفل الشوكة (FLHTP فقط) |
الشكل 1. مفتاح الإشعال
