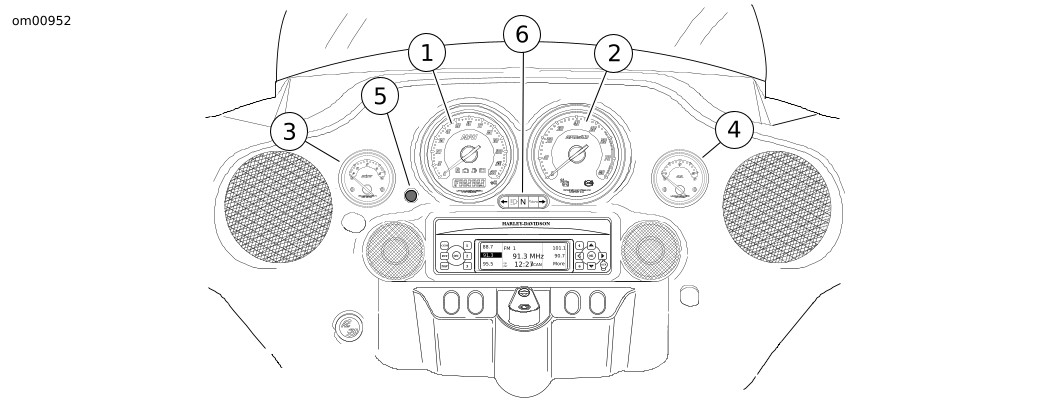

Vedere Figura 1. Il tachimetro registra i chilometri/ora (km/h) sui modelli per il mercato internazionale, oppure le miglia/ora (mph).

Il tachimetro ha un quadrante con un display che visualizza il contachilometri totale, i contachilometri parziali A e B e l’autonomia del veicolo. Premere ripetutamente il pulsante delle funzioni per scorrere attraverso le diverse visualizzazioni sul display.

Vedere Figura 1. Il contachilometri registra invece il chilometraggio percorso dal veicolo. Quando l’accensione è DISINSERITA, si potrà visualizzare il chilometraggio premendo il pulsante della modalità di funzionamento. Non occorre inserire l’accensione per leggere il contachilometri.

Vedere Figura 1. Utilizzare il contachilometri parziale A o il contachilometri parziale B per registrare il chilometraggio percorso durante un viaggio o tra un rifornimento di combustibile e l’altro.

Per azzerare un contachilometri parziale, premere il pulsante per visualizzare la lettura desiderata. Tenere premuto il pulsante funzioni per circa 2-3 secondi. Il tachimetro riporterà il valore a zero sul display.

La funzione autonomia mostra la distanza approssimativa ancora percorribile con la quantità di combustibile rimasto nel serbatoio.

Vedere Figura 1. Con il commutatore di accensione posizionato su ACC (accessori) o IGNITION (accensione), premere l’interruttore della modalità di funzionamento finché non viene visualizzata la funzione Autonomia, come indicato dalla lettera “r” sul lato sinistro del quadrante. Verrà visualizzata distanza ancora percorribile calcolata (in miglia o chilometri). Si può accedere a questa funzione in qualsiasi momento usando l’interruttore della modalità di funzionamento.

Quando si accende la spia della riserva del combustibile, nel quadrante verrà visualizzata automaticamente l’autonomia del veicolo. Questa funzione di visualizzazione automatica può essere disattivata premendo e tenendo premuto l’interruttore della modalità di funzionamento mentre si è nella modalità Autonomia. La disattivazione della funzione di visualizzazione automatica dell’autonomia viene indicata da un duplice lampeggio dell’autonomia stessa. Allo stesso modo, la funzione di visualizzazione automatica dell’autonomia può essere riattivata tenendo premuto l’interruttore della modalità di funzionamento. Una volta abilitata la funzione di visualizzazione automatica, la parola “Range” (Autonomia) lampeggerà una volta.

Quando il display dell’autonomia raggiunge il valore di 16 km (10 mi) ancora percorribili, la funzione Autonomia visualizza le lettere “r Lo” per indicare che entro breve finirà il combustibile.

Per ripristinare la spia della riserva e l’indicazione dell’autonomia, portare il commutatore di accensione su OFF (spento) e poi di nuovo su ACCESO.

Qualora la motocicletta si fosse rovesciata, la parola “tip” verrà visualizzata sul quadrante. Non sarà possibile avviare il motore finché non si sarà cancellata la segnalazione. Per cancellarla, portare il commutatore a chiave di accensione/​del faro anteriore su ACCESO – SPENTO – ACCESO.

Vedere Figura 1. Il contagiri misura la velocità del motore in numero di giri al minuto.

Vedere Figura 1. Il voltmetro indica la tensione dell’impianto elettrico e si trova sul pannello anteriore della carenatura. Il voltmetro deve indicare una tensione di 13-14,5 V con la batteria completamente carica e il regime del motore oltre i 1.500 giri/min.

Vedere Figura 1. Il manometro dell’olio indica la pressione dell’olio motore e si trova sul pannello anteriore della carenatura. La pressione dell’olio motore varia solitamente da 34 kPa (5 psi) al minimo a 207–262 kPa (30–38 psi) a 2.000 giri/min, con il motore alla temperatura normale di funzionamento, ovvero 110 °C (230 °F).

L’orologio funziona fino a quando la batteria è carica. Per reimpostare l’orologio, vedere IMPIANTO AUDIO AVANZATO → IMPIANTO AUDIO AVANZATO.
