Ricerca dei guasti funzionali

In caso di problemi con l’impianto audio avanzato, controllare le impostazioni della radio, gli interruttori di comando e i fusibili. Vedere il manuale di diagnostica dell’impianto elettrico per tutte le informazioni relative alla ricerca dei guasti e alla diagnosi dell’impianto elettrico, oppure rivolgersi ad un concessionario Harley-Davidson per avere assistenza.

AVVISO

All’interno dell’unità non ci sono parti riparabili; lasciare tutti gli interventi di manutenzione alle cure di personale qualificato. Se si prova a smontare l’unità, si può danneggiarla e/o causarne il cattivo funzionamento. (00172a)

AVVERTENZA

Non smontare l’unità. Se si smonta il riproduttore di CD e l’interblocco di sicurezza è guasto o disabilitato si può essere esposti a raggi laser. L’esposizione ai raggi laser può causare lesioni gravi o mortali. (00087a)

Fusibili della radio

Se occorre sostituire i fusibili della radio, seguire le indicazioni riportate in questo manuale o rivolgersi al concessionario Harley-Davidson per assistenza.

Vedere Figura 1. I fusibili della radio si trovano nel pannello fusibili sotto il coperchio sinistro.

Un fusibile di alimentazione della radio da 15 A alimenta la radio attraverso l’attivazione di un relè interno.
Un fusibile della memoria della radio da 15 A alimenta continuamente e direttamente la memoria della radio e l’orologio e, quando si attiva il relè interno, alimenta anche i circuiti principali della radio.

Rimuovere i fusibili della radio e controllare l’elemento. Sostituire il fusibile se l’elemento è fuso o separato.

NOTA

Vedere Figura 1. I fusibili di ricambio sono installati nel pannello fusibili.

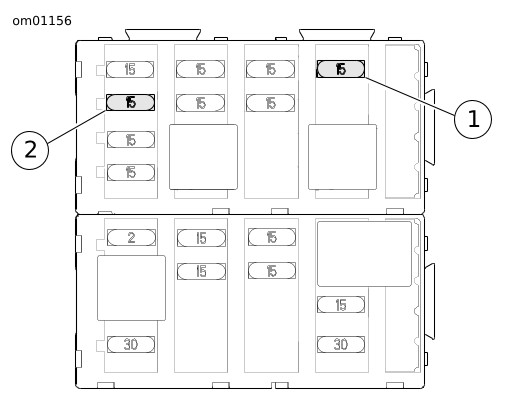

1	Alimentazione della radio (15 A)
2	Memoria della radio (15 A)

Figura 1. Fusibili della radio
