1. Vedere Figura 1. Utilizzando una chiave a tubo da 4,5 mm ed un inseritore flessibile, girare i registri esagonali ubicati vicino al bordo inferiore della carenatura interna.
  2. Regolare il fascio di luce.
    1. Orizzontale: Girare il registro destro o sinistro per regolare orizzontalmente il faro anteriore.
    2. Verticale: Girare allo stesso modo entrambi i registri per regolare verticalmente il faro anteriore. Vedere Tabella 1 per indicazioni su come spostare il fascio di luce del faro anteriore.
Tabella 1. Rotazione del registro esagonale del modello FLTR
REGISTRO ESAGONALE
ROTAZIONE
MOVIMENTO DEL FASCIO
Solo a sinistra
in senso orario
verso destra
Solo a destra
in senso antiorario
Solo a sinistra
in senso antiorario
verso sinistra
Solo a destra
in senso orario
Nella stessa misura a destra e a sinistra
in senso orario
verso l’alto
Nella stessa misura a destra e a sinistra
in senso antiorario
verso il basso

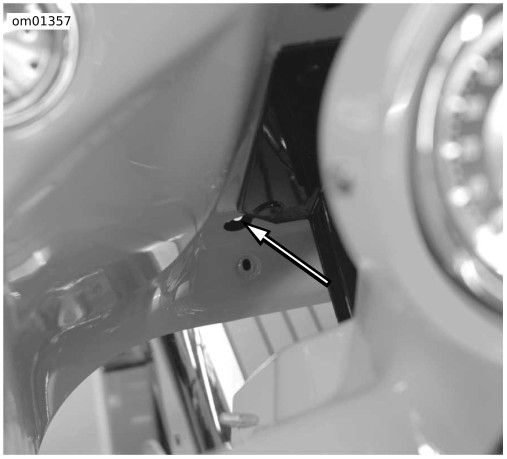

Figura 1. Registro del faro anteriore (la figura ritrae il lato sinistro)
