Rimozione
AVVISO
Staccare la cinghia della sella del passeggero prima di rimuovere la sella. La mancata osservanza di questa precauzione può portare al danneggiamento della vernice del parafango posteriore. (00225a)
- Vedere Figura 1. Aprire il coperchio della borsa portapacchi sinistra e rimuovere il dispositivo di fissaggio dalla staffa della cinghia della sella.
- Tirare la cinghia verso l’alto per liberarla dalla scanalatura della staffa. Spostare la cinghia a lato della sella del passeggero.
- Togliere il dispositivo di fissaggio in modo da staccare la staffa di montaggio della sella dalla sommità del parafango posteriore.
- Vedere Figura 2. Spingere indietro la sella in modo da liberare la linguetta dalla fessura nella sella.
- Staccare la sella dal telaio.
Installazione
| 1. | Vedere Figura 3. Poggiare la sella sul dorsale del telaio. | |
| 2. | Vedere Figura 2. Spingere con decisione verso il basso e quindi in avanti la parte anteriore della sella, finché la fessura non si innesti con la linguetta sulla staffa posteriore del serbatoio del combustibile. | |
| 3. | Installare i dispositivi di montaggio della sella. Serrare ad una coppia di 2,3–4,5 N·m (20–40 in-lbs). NOTA Se il dado di fissaggio della sella è danneggiato o manca, vedere il manuale di manutenzione per le relative istruzioni. | |
| 4. | Vedere Figura 1. Installare l’estremità della cinghia della sella nell’apposita scanalatura della staffa. Installare il dispositivo di fissaggio della staffa della cinghia della sella. Serrare ad una coppia di 5,4–8,1 N·m (48–72 in-lbs). | |
 AVVERTENZADopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b) | ||
| 5. | Tirare la sella per accertarsi che sia ben fissata. |
Figura 1. Vite della staffa della cinghia della sella (tipica)

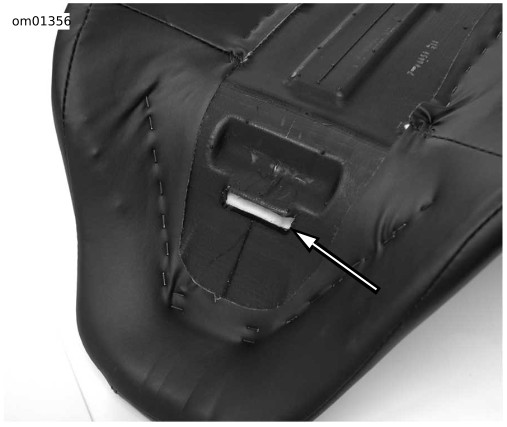

Figura 2. Linguetta della sella

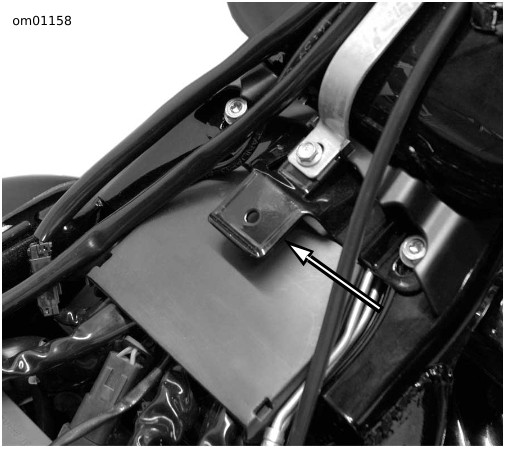

Figura 3. Fessura della sella: FLTRSE3
