Vedere Figura 1. Il filtro dell’aria del motore è un elemento composto da una maglia metallica e di carta. È inclusa una guaina impermeabile per coprire l’elemento del filtro dell’aria esposto alle condizioni di pioggia o umidità.
NOTA
Vedere Figura 2. I filtri dell’aria per i modelli destinati al mercato giapponese non includono la guaina impermeabile.
Vedere Manutenzione programmata → Intervalli di manutenzione ordinaria → Intervalli di manutenzione ordinaria:
FLTRSE3 2009. Rimuovere il coperchio del filtro dell’aria e controllare l’elemento del filtro agli intervalli adeguati. In caso di percorsi in zone polverose, controllare più spesso.
L’elemento del filtro, composto da una maglia metallica e di carta, va lavato con acqua tiepida e detergente neutro.
AVVERTENZAL’aria compressa può perforare la pelle e le schegge proiettate possono causare gravi lesioni agli occhi. Indossare occhiali di protezione quando si lavora con l’aria compressa. Non usare mai le mani per controllare eventuali perdite di aria o stabilire la velocità del flusso di aria. (00061a)
- Lasciare asciugare il filtro all’aria oppure utilizzare aria compressa a bassa pressione, applicata dall’interno.
- Non usare olio per filtri dell’aria sull’elemento del filtro Harley-Davidson composto da una maglia metallica e di carta.
AVVISO
Installare il filtro dell’aria prima di avviare il motore. Così facendo si evita l’ingresso di detriti che potrebbero provocare danni al motore. (00207a)
| 1 | Piastra estetica |
| 2 | Coperchio |
| 3 | Elemento del filtro dell’aria |
| 4 | Piastra di appoggio |

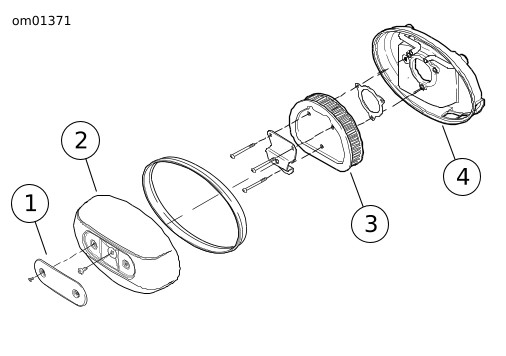

Figura 1. Filtro dell’aria: FLTRSE3
| 1 | Piastra estetica |
| 2 | Coperchio |
| 3 | Elemento del filtro dell’aria |
| 4 | Piastra di appoggio |
Figura 2. Filtro dell’aria: modelli per il mercato giapponese
