Spia di controllo del motore
Vedere Figura 1. La spia di controllo del motore (1) indica se il motore/il sistema di gestione del motore funziona normalmente o no. La spia di controllo del motore è di color ambra.
La spia di controllo del motore si accende di norma all’avviamento della motocicletta e rimane accesa per circa 4 secondi mentre il sistema di gestione del motore esegue una serie di autodiagnosi.
Se la spia motore si accende in qualsiasi altro momento, rivolgersi al concessionario Harley-Davidson.
Spia della riserva del combustibile
Vedere Figura 1. La spia della riserva del combustibile (6) si accende per indicare che nel serbatoio del combustibile restano all’incirca 3,8 L (1 gal) di benzina. La spia della riserva del combustibile è di colore ambra.
Spia della carica
Vedere Figura 1. L’icona della carica della batteria (5) si illumina per indicare sia un’eccessiva sia un’insufficiente carica della batteria stessa. Vedere Manutenzione e lubrificazione → Batteria: Generale.
Spia di sicurezza
Vedere Figura 1. La spia di sicurezza (2) si accende quando è attivo il sistema di sicurezza. Vedere Sistema di sicurezza Smart → SISTEMA DI SICUREZZA SMART HARLEY-DAVIDSON.
Modelli dotati di controllo della velocità di crociera
I modelli dotati di modulo di controllo della velocità di crociera presentano due ulteriori spie.
- Una spia arancione sull’interruttore a bilanciere del controllo della velocità di crociera sul coperchio della carenatura interna indica se il controllo della velocità di crociera è INSERITO o DISINSERITO.
- Vedere Figura 1. Quando l’icona del controllo della velocità di crociera sul quadrante del contagiri è arancione, indica che il controllo della velocità di crociera è INSERITO, ma disimpegnato. Se l’icona è verde, indica che il controllo della velocità di crociera è INSERITO e impegnato.
| 1 | Controllo del motore |
| 2 | Spia del sistema di sicurezza |
| 3 | Controllo velocità di crociera ATTIVATO |
| 4 | Spie |
| 5 | Carica |
| 6 | Basso livello combustibile |
| 7 | Contachilometri/contachilometri parziale |
| 8 | Overdrive |

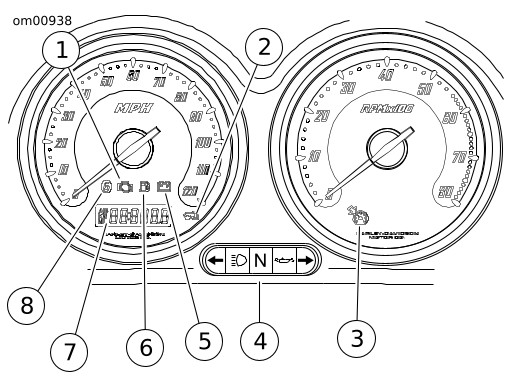

Figura 1. Spie: modello FLHTCUSE2 2007
