Rimozione

AVVISO

Staccare la cinghia della sella del passeggero prima di rimuovere la sella. La mancata osservanza di questa precauzione può portare al danneggiamento della vernice del parafango posteriore. (00225a)

Aprire il coperchio della borsa portapacchi destra e rimuovere il dispositivo di fissaggio dalla staffa della cinghia della sella.
Tirare la cinghia verso l’alto per liberarla dalla scanalatura della staffa. Spostare la cinghia a lato della sella del passeggero.
Staccare la staffa di montaggio della sella dalla sommità del parafango posteriore togliendo il dispositivo di montaggio.
Vedere Figura 1. Spingere indietro la sella per liberare la linguetta (2) sulla parte anteriore della sella dalla fessura nel dorsale del telaio.
Separare la metà del connettore della sella dalla metà del connettore dell’alimentazione.
Togliere la sella.

NOTA

Dopo un’ora e mezzo di riscaldamento continuo della sella il dispositivo si spegne automaticamente per evitare il surriscaldamento. Per ripristinarlo, stazionare la motocicletta e girare la chiave dell’accensione su OFF (spento) per 5 minuti prima di riavviare.

Installazione

1.	Collegare la metà del connettore del riscaldamento della sella con la metà del connettore dell’alimentazione che si trova nella “Y” della dorsale del telaio, davanti alla batteria.
2.	Vedere Figura 2. Poggiare la sella sul dorsale del telaio.
3.	Vedere Figura 1. Spingere con fermezza la parte anteriore della sella, in basso ed indietro, in modo che la linguetta agganci la fessura del dorsale del telaio.
4.	Spingere la sella in avanti fin quando il dado di fissaggio della sella sul parafango posteriore non sia centrato nel foro della staffa di montaggio.
5.	Installare il dispositivo di fissaggio. NOTA Se il dado di fissaggio della sella è danneggiato o manca, vedere il manuale di manutenzione per le relative istruzioni.
	AVVERTENZA Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b)
6.	Vedere Figura 3. Installare l’estremità della cinghia della sella nell’apposita scanalatura della staffa. Installare il dispositivo di fissaggio della staffa della cinghia della sella. Serrare ad una coppia di 5,4–8,1 N·m (48–72 in-lbs).
7.	Tirare la sella per accertarsi che sia ben fissata.

1	Connettore
2	Linguetta

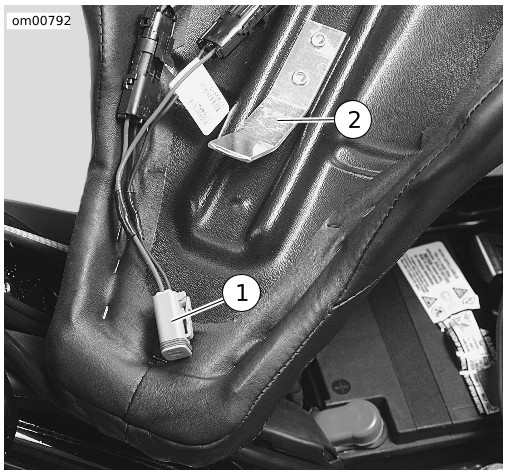

Figura 1. Sella: modello FLHTCUSE2

1	Fessura
2	Dorsale del telaio

Figura 2. Fessura di montaggio della sella

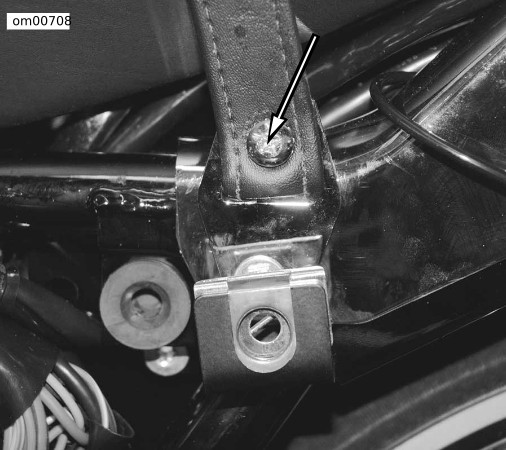

Figura 3. Dispositivo di fissaggio della staffa della cinghia della sella: modello FLHTCUSE2
