Tachimetro

AVVERTENZA
Viaggiare a una velocità adatta alla strada e alle condizioni e non superare i limiti di velocità. Una velocità eccessiva può far perdere il controllo del veicolo e causare lesioni gravi o mortali. (00008a)
Vedere
Figura 1. Il tachimetro registra i chilometri/ora (km/h) sui modelli per il mercato internazionale, oppure le miglia/ora (mph).
Il tachimetro include un unico quadrante per il contachilometri, due contachilometri parziali e una spia di ribaltamento.
Vedere
Figura 2. Premere il pulsante della modalità di funzionamento per alternare, sul quadrante del tachimetro, le modalità contachilometri totale o contachilometri parziale.
Contachilometri parziale
Utilizzare il contachilometri parziale A o il contachilometri parziale B per registrare il chilometraggio percorso durante un viaggio o tra un rifornimento di combustibile e l’altro. Per visualizzare o azzerare i contachilometri parziali, il commutatore a chiave di accensione/del faro anteriore deve essere su IGNITION (accensione) o ACCESS (accessori).
Vedere
Figura 1. Per visualizzare il contachilometri parziale, premere il pulsante della modalità di funzionamento finché una A o una B non vengono visualizzate nell’angolo superiore sinistro della finestra del contachilometri.
Per azzerare un contachilometri parziale, premere il pulsante della modalità di funzionamento per selezionare il contachilometri da azzerare. Tenere premuto il pulsante della modalità di funzionamento per circa 2-3 secondi, finché il contachilometri parziale non si azzera.
AVVISO
Non tentare mai di manomettere o alterare il contachilometri del veicolo. Si tratta di un'operazione illegale. La manomissione o l'alterazione del contachilometri di un veicolo può danneggiarne l'apparecchiatura. (00160a)
Spia di ribaltamento

AVVERTENZA
In caso di ribaltamento, controllare che tutti i comandi funzionino regolarmente. Un movimento limitato dei comandi può pregiudicare le prestazioni dei freni, della frizione o la possibilità di cambiare marcia, con pericolo di perdere il controllo del veicolo e incorrere in incidenti gravi o mortali. (00350a)
Qualora la motocicletta si dovesse rovesciare, la parola “tip” si visualizzerà sulla finestra del contachilometri. Non sarà possibile avviare il motore finché non si sarà cancellata la segnalazione. Per cancellarla, portare il commutatore a chiave di accensione/del faro anteriore su ACCENSIONE – SPENTO – ACCENSIONE.
Funzione Autonomia
La funzione Autonomia mostra la distanza approssimativa ancora percorribile con la quantità di combustibile rimasto nel serbatoio.
Con il commutatore di accensione posizionato su ACC (accessori) o IGNITION (accensione), premere l’interruttore della modalità di funzionamento finché non viene visualizzata la funzione Autonomia, come indicato dalla lettera “r” sul lato sinistro del display del contachilometri. Sulla base della quantità di combustibile rimasta nel serbatoio, verrà visualizzata la distanza ancora percorribile (in miglia o in chilometri). Si può accedere in qualsiasi momento alla funzione Autonomia, usando l’interruttore della modalità di funzionamento.
Quando si accende la spia della riserva del combustibile, la funzione Autonomia viene automaticamente visualizzata sul contachilometri, a meno che questa funzione a comparsa automatica non venga disabilitata tenendo premuto l’interruttore della modalità di funzionamento mentre è attiva la modalità di visualizzazione dell’Autonomia. La funzione a comparsa automatica dell’Autonomia indicherà la sua disattivazione lampeggiando due volte. Allo stesso modo, la funzione a comparsa automatica dell’Autonomia può essere riattivata tenendo premuto l’interruttore della modalità di funzionamento. Una volta riabilitata la funzione a comparsa automatica, la parola “Range” (Autonomia) lampeggerà una volta.
NOTA
Quando la spia della riserva si accende, rimangono approssimativamente 3,8 L (1 USgal) di combustibile nel serbatoio. Fare rifornimento non appena possibile.
Quando il calcolo dell’autonomia raggiunge il valore di 16 km (10 mi) ancora percorribili, la funzione Autonomia visualizza le lettere “r Lo” ad indicare che entro breve finirà il combustibile.
Il display dell’autonomia si aggiorna quando il veicolo si muove ad una velocità di 16 km/h (10 mph) o maggiore.

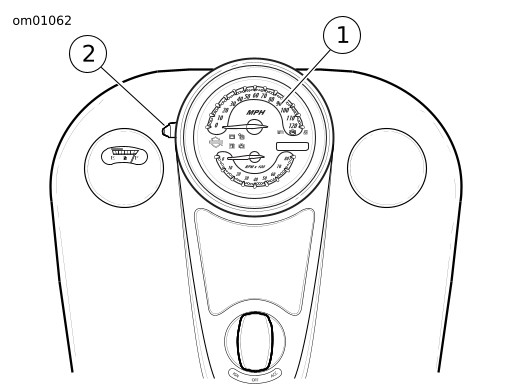

Figura 1. Tachimetro/contagiri: Modello FLHRSE4
Figura 2. Strumentazione: Modello FLHRSE4
