Tappo del serbatoio del combustibile
Vedere Figura 1. Per aprire il tappo del serbatoio del combustibile, sollevare la linguetta di metallo, girare il pomello in senso antiorario e togliere il tappo. Per chiudere, collocare il tappo nel foro del serbatoio, ruotare la linguetta in senso orario e spingerla nel tappo.
Vedere REGOLE PER UN USO SICURO ed attenersi ai procedimenti di sicurezza qui di seguito.
AVVISO
Non versare il combustibile sulla motocicletta durante il rifornimento. Asciugare immediatamente il combustibile fuoriuscito sulla motocicletta. Il combustibile può danneggiare l’estetica delle superfici. (00147b)
AVVISO
Nelle motociclette dotate di catalizzatore si usa solamente combustibile senza piombo. L’uso di benzina con piombo danneggia l’impianto di controllo delle emissioni. (00150c)
AVVERTENZA
Non tenere in casa o in garage una motocicletta con benzina nel serbatoio se vi sono fiamme libere, fiamme pilota, scintille o motori elettrici. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00003a)
AVVERTENZA
Non far fuoriuscire il combustibile. Rimuovere lentamente il tappo del serbatoio. Non riempire oltre la base dell’inserto del bocchettone di rifornimento in modo da lasciare spazio sufficiente per far espandere il combustibile. Dopo il rifornimento, fissare il tappo del serbatoio. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00028a)
AVVERTENZA
Non usare tappi commerciali per il serbatoio del combustibile. I tappi commerciali potrebbero non chiudere bene e provocare perdite di combustibile, con pericolo di lesioni gravi o mortali. Per i tappi del serbatoio del combustibile, rivolgersi al concessionario Harley-Davidson. (00034a)
1Tappo del serbatoio del combustibile
2Indicatore di livello del combustibile

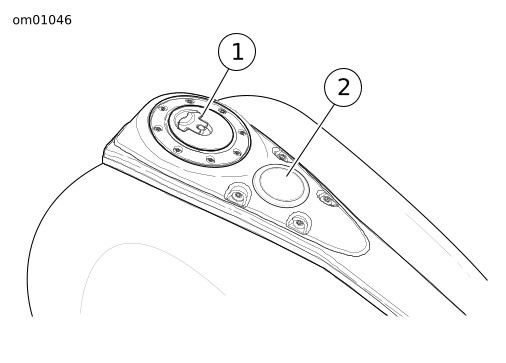

Figura 1. Tappo del serbatoio del combustibile e indicatore di livello del combustibile: modello FXDSE
Indicatore di livello del combustibile a LED
Vedere Figura 2. L’indicatore di livello del combustibile ha sette LED rossi accesi che indicano la quantità di combustibile presente in serbatoio. Vedere Tabella 1.
NOTA
  • L’indicatore di livello del combustibile è in vetro a specchio Si consiglia la pulizia con un detergente per vetri. Qualunque tipo di detergente abrasivo per cromature potrebbe danneggiarne la superficie e le superfici verniciate circostanti.
  • L’indicatore di livello del combustibile è dotato di un sensore sensibile alla luce, grazie al quale diventa più luminoso in condizioni particolari di luce intensa.
  • Quando il serbatoio del combustibile contiene meno di 3,8 L (1 gal), si accende la spia della riserva nel tachimetro.
  • Vedere Figura 2. L’icona della pompa del combustibile sull’indicatore a LED del combustibile non è una spia della riserva. Essa resta sempre accesa quando la chiave del commutatore di accensione/del faro anteriore è sulla posizione IGNITION (accensione).
Tabella 1. Descrizione dell’indicatore di livello del combustibile a LED
NUMERO DEI LED ACCESI
QUANTITÀ DI COMBUSTIBILE NEL SERBATOIO
7
Pieno
6
Pieno a 5/6
5
Pieno a 2/3
4
Pieno a 1/2
3
Pieno a 1/3
2
Pieno a 1/6
1
Meno di 1/6
1Meno di 1/6
2Serbatoio del combustibile pieno
3Icona del combustibile (sempre accesa, non è una spia della riserva)

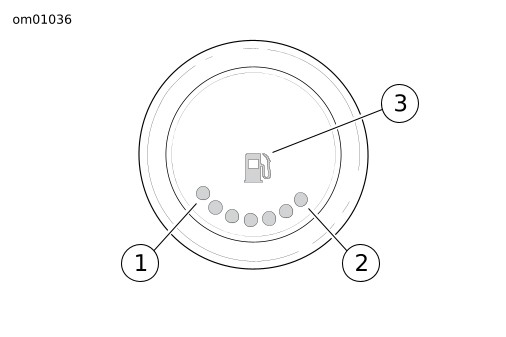

Figura 2. Indicatore del livello del combustibile a LED: Montaggio incassato
