Rimozione del sellino

Vedere Figura 2. Rimuovere dalla parte superiore del parafango posteriore la vite zigrinata e la rondella.
Far scorrere il sellino all’indietro fuori dalle viti di montaggio della sella.
Infilare la cinghia della sella sotto l’aletta sul retro della sella del pilota.

NOTA

Vedere Figura 2. Sotto il sellino è installato un tappo decorativo per il parafango. Questo tappo può essere rimosso e installato nel dado di fissaggio del sellino sul parafango posteriore quando si viaggia senza sellino.

Installazione del sellino

1.	Estrarre la cinghia della sella da sotto l’aletta della sella del pilota.
2.	Fare scorrere il sellino sotto la cinghia della sella e impegnare la staffa del sellino con le viti di montaggio della sella.
3.	Serrare la vite zigrinata con la rondella per fissare il sellino al parafango posteriore.
	AVVERTENZA Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b)
4.	Tirare il sellino verso l’alto per accertarsi che sia ben fissato.

Rimozione della sella del pilota

Vedere Figura 2. Rimuovere il sellino.
Rimuovere i due dadi zigrinati dalla parte posteriore della sella.
Sollevare la parte posteriore della sella e tirarla all’indietro per rimuovere la sella.
Se necessario, rimuovere la cinghia della sella.

Installazione della sella del pilota

1.	Se rimossa, installare la cinghia della sella sui prigionieri.
2.	Far scorrere la sella verso la parte anteriore della motocicletta per inserire la linguetta sul telaio nella scanalatura sulla sella mentre si abbassa la parte posteriore della sella sui relativi prigionieri di montaggio.
3.	Installare la cinghia della sella sui prigionieri di montaggio della sella.
4.	Installare i dadi zigrinati di montaggio della sella. Serrare a fondo.
5.	Se si desidera, installare il sellino.
	AVVERTENZA Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b)
6.	Tirare la sella ed il sellino verso l’alto per accertarsi che siano ben fissati.

1	Vite zigrinata del sellino
2	Sellino
3	Cinghia della sella
4	Dadi zigrinati (2)
5	Sella
6	Prigionieri di montaggio della sella

Figura 1. Sella e sellino

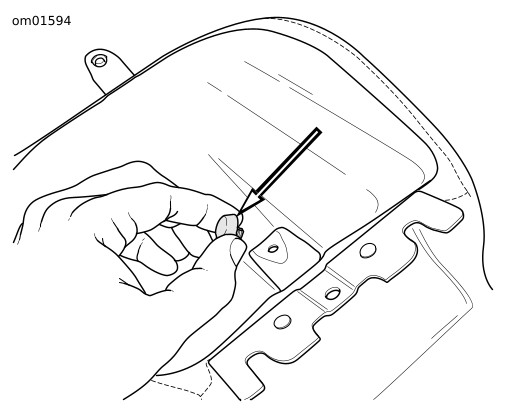

Figura 2. Tappo del parafango posteriore (sotto il sellino)
