Spia della sesta marcia
Vedere Figura 1. La spia della sesta marcia (1) indica che il cambio è in sesta marcia.
Spia della riserva del carburante
Vedere Figura 1. La spia della riserva del combustibile (2) si accende quando restano all’incirca 3,8 L (1.0 USgal) di benzina nel serbatoio del combustibile. La spia della riserva del combustibile è di colore ambra.
Spia di carica della batteria
Vedere Figura 1. La spia della carica della batteria (3) si accende per indicare una carica eccessiva o insufficiente della batteria stessa. Vedere Manutenzione e lubrificazione → Manutenzione della batteria.
Spia dell’ABS
AVVERTENZASe la spia dell’ABS continua a lampeggiare a velocità superiori a 5 km/h (3 mph) o rimane sempre accesa, l’ABS non funziona. L’impianto dei freni continua a funzionare ma si può verificare il bloccaggio delle ruote. Per la riparazione dell’ABS, rivolgersi a un concessionario Harley-Davidson. La ruota bloccata slitterà, facendo perdere il controllo del veicolo con pericolo di lesioni gravi o mortali. (00361b)
Lampeggio: Vedere Figura 1. La spia dell’ABS inizia a lampeggiare quando si accende il veicolo. La spia lampeggiante indica che il sistema sta eseguendo un’autodiagnosi. Continua a lampeggiare finché la motocicletta non raggiunge la velocità di 5 km/h (3 mph). L’ABS non funziona finché la spia non si spenga.
Accensione continua: Un’accensione continua della spia indica un guasto dell’ABS. L’ABS è disattivato ed i freni funzionano come se il sistema non fosse installato. Per la manutenzione, rivolgersi al concessionario Harley-Davidson.
Spia di controllo della velocità di crociera
Vedere Figura 1. Quando la spia del controllo della velocità di crociera (5) è arancione, il controllo della velocità di crociera è INSERITO, ma disimpegnato. Se la luce è verde, il controllo della velocità di crociera è INSERITO e impegnato.
Spia di controllo del motore
Vedere Figura 1. La spia di controllo del motore (6) indica se il motore/il sistema di gestione del motore funziona normalmente. La spia di controllo è di color ambra.
La spia di controllo del motore si accende di solito all’avviamento della motocicletta, e rimane accesa per circa 4 secondi. Durante questo periodo, l’impianto di gestione del motore esegue una serie di autodiagnosi.
Se la spia motore si accende in qualsiasi altro momento, rivolgersi ad un concessionario Harley-Davidson.
Spia dell’impianto elettrico
Vedere Figura 1. La spia dell’impianto elettrico (7) mostra lo stato del sistema di sicurezza e dell’autodiagnosi dell’impianto elettrico del veicolo. Per il funzionamento del sistema di sicurezza, vedere SISTEMA DI SICUREZZA → Sistema di sicurezza.
Lampeggio: Il sistema di sicurezza è attivato.
Accensione continua (sistema di sicurezza attivato): L’allarme è stato attivato.
Accensione continua (sistema di sicurezza disattivato): Se la spia rimane accesa, rivolgersi ad un concessionario Harley-Davidson.
| 1 | Spia della sesta marcia |
| 2 | Spia della riserva del combustibile |
| 3 | Spia della batteria scarica |
| 4 | Spia dell’ABS |
| 5 | Spia di controllo della velocità di crociera |
| 6 | Spia di controllo del motore |
| 7 | Spia dell’impianto elettrico |

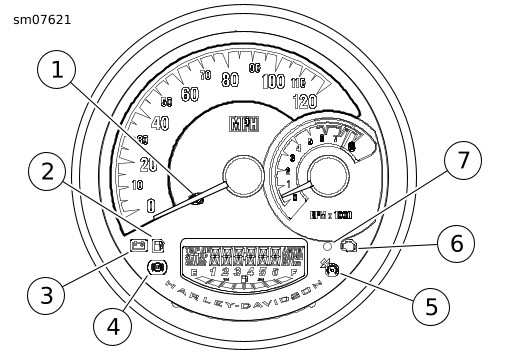

Figura 1. Spie della strumentazione
