Tachimetro
AVVERTENZAViaggiare a una velocità adatta alla strada e alle condizioni e non superare i limiti di velocità. Una velocità eccessiva può far perdere il controllo del veicolo e causare lesioni gravi o mortali. (00008a)
Vedere Figura 1. Il tachimetro registra i chilometri/ora (km/h) sui modelli per il mercato internazionale, oppure le miglia/ora (mph).
Il tachimetro include un unico quadrante per il contachilometri, due contachilometri parziali, la spia di ribaltamento e l’orologio.
Vedere Figura 2. Premere il pulsante della modalità di funzionamento per alternare, sul quadrante del tachimetro, le modalità contachilometri, contachilometri parziale o orologio.
Contachilometri
Vedere Figura 1. Il contachilometri registra invece il chilometraggio percorso dal veicolo. Premendo il pulsante della modalità di funzionamento, il contachilometri può visualizzare i chilometri percorsi quando la motocicletta è accesa o spenta. Non occorre inserire l’accensione per leggere il contachilometri.
Contachilometri parziale
Utilizzare il contachilometri parziale A o il contachilometri parziale B per registrare il chilometraggio percorso durante un viaggio o tra un rifornimento e l’altro di combustibile. Per visualizzare o azzerare i contachilometri parziali, il commutatore a chiave di accensione/del faro anteriore deve essere su IGNITION (accensione) o ACCESSORY (accessori).
Vedere Figura 1. Per visualizzare il contachilometri parziale, premere il pulsante della modalità di funzionamento finché una A o una B non vengono visualizzate nell’angolo superiore sinistro della finestra del contachilometri.
Per azzerare un contachilometri parziale, premere il pulsante della modalità di funzionamento per selezionare il contachilometri parziale da azzerare. Tenere premuto il pulsante della modalità di funzionamento per circa 2-3 secondi, finché il contachilometri parziale non si azzera.
AVVISO
Non tentare mai di manomettere o alterare il contachilometri del veicolo. Si tratta di un'operazione illegale. La manomissione o l'alterazione del contachilometri di un veicolo può danneggiarne l'apparecchiatura. (00160a)
Spia di ribaltamento
AVVERTENZAIn caso di ribaltamento, controllare che tutti i comandi funzionino regolarmente. Un movimento limitato dei comandi può pregiudicare le prestazioni dei freni, della frizione o la possibilità di cambiare marcia, con pericolo di perdere il controllo del veicolo e incorrere in incidenti gravi o mortali. (00350a)
Qualora la motocicletta si fosse rovesciata, la parola “tip” verrà visualizzata sulla finestra del contachilometri. Non sarà possibile avviare il motore se non si cancella la segnalazione. Per cancellarla, portare il commutatore a chiave di accensione/del faro anteriore su ACCENSIONE – SPENTO – ACCENSIONE.
Orologio
L’orologio mostra l’ora nel formato a 12 ore o a 24 ore. Per visualizzare l’orologio, premere il pulsante della modalità di funzionamento finché nella finestra del contachilometri non appare l’orologio (ora e minuti).
Premendo il pulsante della modalità di funzionamento, l’orologio mostra l’ora quando la motocicletta è accesa o spenta. Non occorre inserire l’accensione per controllare l’orologio.
Regolazione dell’orologio
- Portare il commutatore a chiave di accensione/del faro anteriore su IGNITION (accensione) o ACCESSORY (accessori).
- Vedere Figura 2. Premere il pulsante della modalità di funzionamento finché nella finestra del contachilometri non appare l’orologio (ora e minuti).
- Tenere premuto il pulsante della modalità di funzionamento per cinque secondi fin quando la modalità di visualizzazione delle 12HR (12 ore) non inizi a lampeggiare nella finestra del contachilometri. Rilasciare il pulsante.
- Selezionare la visualizzazione dell’ora a 12 o a 24 ore (stile militare), premendo e rilasciando il pulsante della modalità di funzionamento. Una volta selezionato lo stile desiderato per l’ora, tenere premuto il pulsante della modalità di funzionamento per circa cinque secondi finché la visualizzazione dell’ora non inizia a lampeggiare.
- La visualizzazione dell’ora avanza di un’ora ogni volta che viene premuto e rilasciato il pulsante della modalità di funzionamento. Premere e rilasciare ripetutamente il pulsante della modalità di funzionamento per selezionare l’ora esatta. Quando viene visualizzata l’ora corretta, tenere premuto il pulsante della modalità di funzionamento finché la visualizzazione dei minuti non inizia a lampeggiare.
- La visualizzazione dei minuti avanza di un minuto ogni volta che viene premuto e rilasciato il pulsante della modalità di funzionamento. Premere e rilasciare ripetutamente il pulsante della modalità di funzionamento per selezionare i minuti esatti. Quando vengono visualizzati i minuti corretti, tenere premuto il pulsante della modalità di funzionamento finché la visualizzazione dei minuti non smette di lampeggiare. Questo indica che l’orologio è stato impostato.
- Portare il commutatore a chiave di accensione/del faro anteriore su OFF (spento).
NOTA
Non è necessaria l’impostazione AM o PM. Dopo aver selezionato l’ora corretta tenere premuto il pulsante della modalità di funzionamento per passare all’impostazione dei minuti.
Funzione autonomia combustibile
La funzione autonomia combustibile mostra la distanza approssimativa ancora percorribile con la quantità di combustibile rimasto nel serbatoio.
- Con il commutatore di accensione posizionato su ACC (accessori) o IGNITION (accensione), premere l’interruttore della modalità di funzionamento finché non viene visualizzata la funzione autonomia del combustibile, come indicato dalla lettera “r” sul lato sinistro del display del contachilometri. Sulla base della quantità di combustibile rimasta nel serbatoio, verrà visualizzata la distanza ancora percorribile (in miglia o in chilometri). Si può accedere in qualsiasi momento alla funzione autonomia, usando l’interruttore della modalità di funzionamento.
- Quando si accende la spia della riserva del combustibile, la funzione autonomia viene visualizzata automaticamente nel contachilometri, a meno che questa funzione a comparsa automatica non venga disattivata tenendo premuto l’interruttore della modalità di funzionamento mentre si è nella modalità visualizzazione Autonomia. La disattivazione della funzione a comparsa automatica dell’Autonomia viene indicata da un duplice lampeggio dell’Autonomia stessa. Allo stesso modo, la funzione a comparsa automatica dell’autonomia può essere riattivata tenendo premuto l’interruttore della modalità di funzionamento. Una volta riabilitata la funzione a comparsa automatica, la parola “Range” (autonomia) lampeggerà una volta.
- Quando la spia della riserva del combustibile si accende, rimangono approssimativamente 3,8 L (1.0 USgal) di combustibile nel serbatoio. Fare rifornimento non appena possibile.
- La visualizzazione dell’autonomia si aggiorna solo quando il veicolo si muove.
- Quando il calcolo dell’Autonomia rimanente raggiunge 16 km (10 mi), il display dell’Autonomia visualizza “r Low” (riserva bassa) per indicare che il veicolo rimarrà presto senza combustibile.
- Per il ripristino della spia della riserva del combustibile e della funzione di calcolo dell’autonomia occorre eseguire un ciclo di accensione.
NOTA
| 1 | Contagiri |
| 2 | Tachimetro |
| 3 | Contachilometri |
| 4 | Spia di controllo del motore |
| 5 | ABS (non in uso) |
| 6 | Controllo della velocità di crociera (non in uso) |
| 7 | Spia della riserva del combustibile |
| 8 | Spia della sesta marcia |
| 9 | Carica della batteria |
| 10 | Spia del sistema di sicurezza |

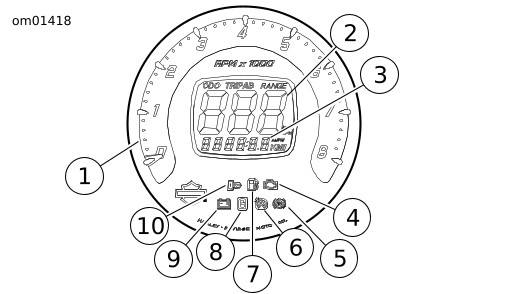

Figura 1. Tachimetro
| 1 | Tachimetro |
| 2 | Pulsante della modalità di funzionamento |
| 3 | Indicatore di livello del combustibile |
| 4 | Tappo del serbatoio del combustibile |
| 5 | Spie |

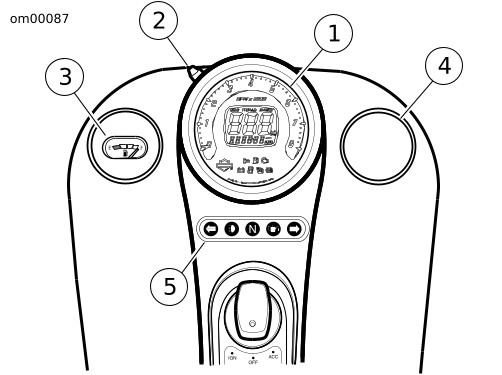

Figura 2. Strumentazione
