AVVERTENZALa funzione di accensione automatica del faro anteriore rende il motociclista più visibile agli altri conducenti. Accertarsi che il faro anteriore sia sempre acceso. Il fatto che il pilota non sia molto visibile agli altri automobilisti può causare lesioni gravi o mortali. (00030b)
Vedere la sezione del MANUALE D’USO. Accertarsi di trascrivere tutti i numeri importanti nello spazio apposito fornito all’inizio di questo manuale.
Vedere Figura 1. Il commutatore di accensione comanda le funzioni dell’impianto elettrico della motocicletta.
AVVISO
Proteggere il veicolo contro il furto. Il mancato rispetto di tale precauzione una volta parcheggiato può avere come risultato il furto e/o seri danni al veicolo. (00151b)
AVVERTENZANon usare un veicolo con la forcella bloccata. Il blocco della forcella limita la possibilità di svoltare, con pericolo di lesioni gravi o mortali. (00035a)
AVVISO
Non lubrificare il tamburo della serratura con lubrificanti a base di vaselina o con grafite. Questi potrebbero danneggiare la serratura. (00152a)
- Per togliere la chiave dal commutatore di accensione, spingerla e girarla in senso antiorario.
- Estrarre la chiave.
NOTA
- Le luci funzionano quando il commutatore di accensione è nella posizione IGNITION (accensione), come imposto dalle leggi vigenti in alcuni Stati.
- Sui modelli FXDC, FXDWG, FXDF e FLD, durante la corsa, estrarre la chiave del commutatore di accensione dal dispositivo di blocco dell’accensione. In caso contrario, la chiave potrebbe cadere dalla motocicletta durante la corsa.
Tabella 1. Commutatore di accensione
MODELLO | POSIZIONE E FUNZIONAMENTO | POSIZIONE DEL COMMUTATORE | FUNZIONE |
|---|---|---|---|
FXDL, FXDB | Sulla parte anteriore destra della motocicletta sul cannotto dello
sterzo. Per sbloccare il commutatore e la forcella, spingere la chiave e girarla in
senso antiorario. Modelli HDI: Spingere la leva/chiave (modelli per il mercato
internazionale) e girarla nella posizione OFF (spento). Per girare la chiave è
necessario spingerla. Dispositivo di blocco della forcella: Per bloccare la
forcella, spostarla completamente a sinistra. Spingere in basso la chiave e
girarla a destra, in senso orario, fino all’icona che indica il dispositivo di
blocco chiuso. Estrarre la chiave. | OFF (spento) | Accensione, luci ed accessori sono disattivati. |
ACC* (accessori) | È possibile accendere gli accessori e i lampeggiatori di emergenza. Le spie
della strumentazione sono accese. È possibile azionare la luce di arresto e
l’avvisatore acustico. È possibile estrarre la chiave tranne per i modelli per il
mercato internazionale. | ||
IGNITION* (accensione) | Accensione, luci e accessori sono inseriti. | ||
FXDC, FXDF, FXDWG, FLD | Il commutatore è sul pannello della strumentazione del serbatoio del
combustibile. Per bloccare o sbloccare il commutatore, sollevarne il coperchio, inserire la
chiave e girarla in senso antiorario per bloccare o in senso orario per sbloccare.
È possibile estrarre la chiave in qualsiasi posizione. Dispositivo di blocco della forcella: Il dispositivo di
blocco della forcella si trova sulla parte anteriore destra della motocicletta sul
cannotto dello sterzo. Inserire la chiave e premere per girare il dispositivo di
blocco fino alla relativa icona. Estrarre la chiave. Per sbloccare la forcella, inserire la chiave e premere, per girare il
dispositivo di blocco fino all’icona che indica il dispositivo di blocco aperto.
Estrarre la chiave. | OFF (spento) | Accensione, luci ed accessori sono disattivati. |
ACC* (accessori) | Accessori sono accesi. È possibile azionare i lampeggiatori di emergenza. Le
spie della strumentazione sono accese. È possibile azionare la luce di arresto e
l’avvisatore acustico. | ||
IGNITION* (accensione) | Accensione, luci e accessori sono inseriti. | ||
*I modelli per il mercato internazionale hanno una funzione ulteriore: sono
accese anche le luci di posizione e la luce posteriore. | |||

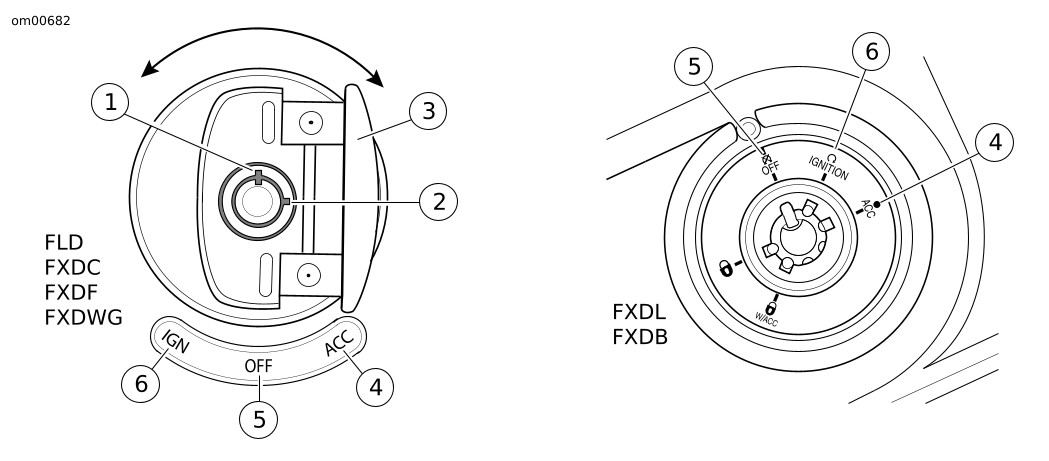

| 1 | Blocco |
| 2 | Sblocco |
| 3 | Coperchio del commutatore aperto |
| 4 | ACC (accessori) |
| 5 | OFF (spento) |
| 6 | IGNITION (accensione) |
Figura 1. Commutatore di accensione
| 1 | Bloccata |
| 2 | Sbloccata |
Figura 2. Dispositivo di blocco della forcella: Modelli FXDC, FXDF, FXDWG e
FLD
