Attrezzi speciali

Descrizione	Codice Parte	Q.tà
CHIAVE REGOLABILE	HD-94700-52C	1

AVVERTENZA

Registrare entrambi gli ammortizzatori allo stesso modo. Una registrazione non corretta può compromettere la manovrabilità e la stabilità del veicolo con conseguenti lesioni gravi o mortali. (00036b)

Le molle degli ammortizzatori posteriori possono essere regolate su cinque posizioni per compensare carichi diversi.

In caso di carichi elevati, le molle devono essere compresse.
In caso di carichi leggeri, le molle devono essere estese.

Vedere Figura 1. Per regolare l’ammortizzatore posteriore, girare la camma di registro della molla sulla posizione desiderata con la CHIAVE REGOLABILE (Codice Parte:HD-94700-52C). È necessario che entrambe le camme di registro delle molle siano registrate sulla stessa posizione. Per riportarle nella posizione di rilascio, girare le camme in direzione opposta.

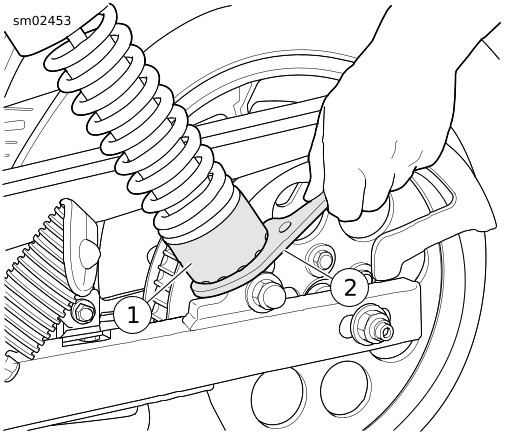

Figura 1. Registrazione della molla degli ammortizzatori posteriori (tipico)

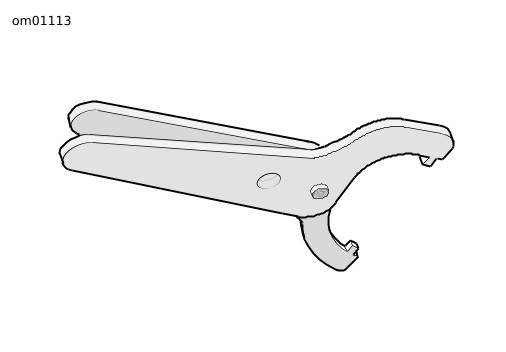

Figura 2. Chiave regolabile (HD-94700-52C)
