Tachimetro
AVVERTENZAViaggiare a una velocità adatta alla strada e alle condizioni e non superare i limiti di velocità. Una velocità eccessiva può far perdere il controllo del veicolo e causare lesioni gravi o mortali. (00008a)
Vedere la Figura 1. Il tachimetro registra le miglia orarie (solo modelli per il mercato USA) o i chilometri orari (solo modelli per il mercato internazionale) della marcia avanti. Il contachilometri registra invece il chilometraggio percorso dal veicolo.
Il tachimetro elettronico ha un singolo display per il contachilometri totale e parziale.
- Premere l’interruttore della modalità di funzionamento per alternare, sul display del tachimetro, le modalità contachilometri totale o contachilometri parziale.
- Per azzerare il contachilometri parziale, premere il pulsante di azzeramento per portare il display nella modalità CONTACHILOMETRI e tenerlo premuto per circa 2-3 secondi. Il tachimetro passerà al contachilometri parziale e riporterà il valore a zero.
Contagiri
AVVISO
Vedere la sezione CONSIGLI PER L’USO. Non portare il motore oltre il regime massimo di sicurezza, come indicato sotto USO (zona rossa sul contagiri). Ridurre il regime del motore passando ad una marcia superiore o riducendo il gas. La mancata riduzione del regime del motore può danneggiare il veicolo. (00159a)
Il contagiri (se presente) registra la velocità del motore in giri/min.
Contachilometri parziale
Utilizzare il contachilometri parziale A o il contachilometri parziale B per registrare il chilometraggio percorso durante un viaggio o tra un rifornimento e l’altro di combustibile.
Quando l’accensione è DISINSERITA, si potrà visualizzare il chilometraggio premendo l’interruttore della modalità di funzionamento. Non occorre inserire l’accensione per leggere il chilometraggio.
AVVISO
Non tentare mai di manomettere o alterare il contachilometri del veicolo. Si tratta di un'operazione illegale. La manomissione o l'alterazione del contachilometri di un veicolo può danneggiarne l'apparecchiatura. (00160a)
Spia di ribaltamento
AVVERTENZAIn caso di ribaltamento, controllare che tutti i comandi funzionino regolarmente. Un movimento limitato dei comandi può pregiudicare le prestazioni dei freni, della frizione o la possibilità di cambiare marcia, con pericolo di perdere il controllo del veicolo e incorrere in incidenti gravi o mortali. (00350a)
Qualora la motocicletta si fosse rovesciata, la parola “tip” verrà visualizzata sulla finestra del contachilometri. Non sarà possibile avviare il motore se non si cancella la segnalazione. Per cancellarla, portare il commutatore a chiave di accensione/del faro anteriore su ACCESO – SPENTO – ACCESO.
| 1 | Tachimetro |
| 2 | Interruttore delle modalità di funzionamento (parte posteriore dell’indicatore) |
| 3 | Spia del sistema di sicurezza |
| 4 | Contachilometri (lato destro della finestra) |
| 5 | Contachilometri parziale (lato sinistro della finestra) |
| 6 | Spia di carica della batteria |
| 7 | Spia di controllo del motore |
Figura 1. Tachimetro/contachilometri: modello XL 1200C Sportster 1200
Custom
| 1 | Tachimetro |
| 2 | Interruttore delle modalità di funzionamento (parte posteriore dell’indicatore) |
| 3 | Contagiri |
| 4 | Spia del sistema di sicurezza |
| 5 | Contachilometri (lato destro della finestra) |
| 6 | Contachilometri parziale (lato sinistro della finestra) |
| 7 | Spia di carica della batteria |
| 8 | Spia di controllo del motore |

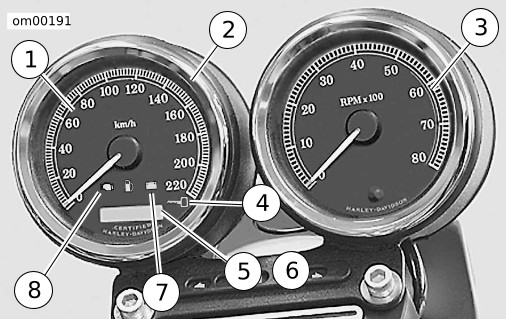

Figura 2. Tachimetro/contachilometri e contagiri: modello XL 1200R
Sportster 1200 Roadster
