Generale
Posizione
Vedere Figura 1 . Il VIN completo, di 17 caratteri, è stampigliato sul lato destro del telaio, accanto al cannotto dello sterzo. Per i veicoli destinati ad alcuni mercati, è presente un’etichetta con stampato il VIN sulla parte anteriore del tubo discendente.
VIN abbreviato
Sul lato sinistro del basamento, tra i cilindri del motore, è stampigliato un numero abbreviato di identificazione del veicolo (VIN), con il modello del veicolo, il tipo di motore, l’anno del modello e il numero sequenziale.
NOTA
Per ordinare parti di ricambio o per richiedere chiarimenti sulla motocicletta, indicare sempre l’intero numero di identificazione del veicolo di 17 cifre.
| 1 | VIN stampigliato |
| 2 | Etichetta VIN |
Figura 1. Posizioni del VIN

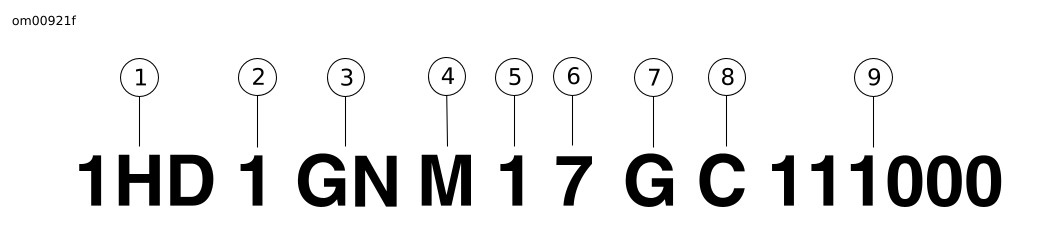

Figura 2. VIN tipico di Harley-Davidson: modelli Dyna 2016
Tabella 1. Dettagli del VIN di Harley-Davidson: modelli Dyna 2016
POSIZIONE | DESCRIZIONE | VALORI POSSIBILI | |
|---|---|---|---|
1 | Identificativo del costruttore mondiale | 1HD = prodotto originariamente negli Stati Uniti 5HD = Prodotti originariamente negli Stati Uniti per la vendita al di fuori degli Stati Uniti 932 = Prodotti originariamente in Brasile MEG = Prodotti originariamente in India | |
2 | Tipo di motocicletta | 1 = motocicletta di grossa cilindrata (motore da 901 cm3 o superiore) | |
3 | Modello | Vedere la tabella dei VIN del modello | |
4 | Tipo di motore | 4 = Twin Cam 96™, 1.585 cm3 raffreddato ad aria, a iniezione M = Twin Cam 103™, 1.690 cm3 raffreddato ad aria, a iniezione 8 = Twin Cam 110™, 1.802 cm3 raffreddato ad aria, a iniezione | |
5 | Calibrazione/configurazione, introduzione | Presentazione normale 1 = USA (DOM) 3 = California (CAL) B = Canada (CAN) C = HDI E = Giappone (JPN) H = Australia (AUS) J = Brasile (BRZ) L = Asia Pacifica (APC) N = India (IND) | Introduzione di metà anno o introduzione speciale 2, 4 = USA (DOM) 5, 6 = California (CAL) B = Canada (CAN) D = HDI E = Giappone (JPN) H = Australia (AUS) K = Brasile (BRZ) M = Asia Pacifica (APC) P = India (IND) |
6 | Numero di controllo VIN | Può andare da 0 a 9 o essere pari a X | |
7 | Anno del modello | G = 2016 | |
8 | Stabilimento di montaggio | C = Kansas City, MO, USA D = H-D Brasile. Manaus, Brasile (CKD) N = Haryana India (Bawal, distretto di Rewari) | |
9 | Numero sequenziale | Varia | |
Tabella 2. Codici VIN di: modelli Dyna 2016
CODICE | MODELLO | CODICE | MODELLO |
|---|---|---|---|
GN | FXDL Dyna® Low Rider® | GY | FXDF Dyna® Fat Bob® |
GP | FXDWG Dyna® Wide Glide® | GZ | FLD Dyna® Switchback® |
GS | FXDLS Dyna® Low Rider® S | VA | FXDBP Dyna® Street Bob® |
GX | FXDB Dyna® Street Bob® | VD | FXDBC Dyna® Street Bob® Limited |
