Rimozione
AVVISO
Se è necessaria la sostituzione, usare solo il tipo o la lampadina specificata e sigillata, disponibile presso il concessionario Harley-Davidson. Un faro o una lampadina sigillata di potenza non corretta può causare problemi all’impianto di carica. (00209a)
AVVERTENZAPer prevenire l’avviamento indesiderato del veicolo e conseguenti lesioni gravi o mortali, estrarre il fusibile principale prima di procedere. (00251b)
- Rimuovere il fusibile principale. Vedere Manutenzione e lubrificazione → Fusibili.
- Rimuovere l’anello di rivestimento.
- Tenere ferma la parabola/lente del faro anteriore e premere le linguette di sgancio sui lati del connettore della lampadina (4) per staccare il connettore dai terminali a forcella della lampadina (5).
- Rimuovere la lente del faro anteriore (6) e l’anello adattatore di metallo (7).
- Tirare la protezione di gomma (8) dal retro della lente.
- Premere le estremità del fermo di ritegno (9) per sganciarlo dalle linguette di ritegno dentellate. Ruotare il fermo riportandolo in posizione.
- Rimuovere la lampadina.
Installazione
AVVERTENZAManeggiare la lampadina con cautela e indossare una protezione per gli occhi. La lampadina contiene gas pressurizzato che, se non maneggiato con cautela, può causare gravi lesioni agli occhi. (00062b)
AVVISO
Non toccare mai la lampadina al quarzo. Le impronte delle dita corrodono il vetro riducendo la durata della lampadina. Maneggiare la lampadina con carta o un panno pulito e asciutto. L'inosservanza di questa precauzione può danneggiare la lampadina. (00210b)
| 1. | Installare la lampadina di ricambio NOTA Inserire la linguetta sulla parte opposta del connettore a forcella centrale della lampadina nella scanalatura superiore della parabola. | |
| 2. | Girare il fermo di ritegno sopra la lampadina e premere le estremità nel perno di ritegno. | |
| 3. | Installare la protezione di gomma con la parola TOP sopra la tacca superiore. | |
| 4. | Spingere l’anello centrale finché non sia a filo con l’attacco della lampadina. Premere sulla protezione per fare uscire l’aria prima di sigillare il foro della protezione sulla lampadina. | |
| 5. | Collegare il connettore della lampadina alla lampadina. | |
| 6. | Installare le lenti. a. XL 883L/N/R, XL 1200T, XL 1200X: Montare l’anello di raccordo e la parabola/lente sul guscio del faro anteriore. b. XL 1200V/C/CP/CA/CB: Con la guarnizione schermante in gomma montata, montare l’anello adattatore e la parabola/lente sul guscio del faro anteriore. NOTA
| |
| 7. | Ruotare l’anello di rivestimento in senso orario per bloccarlo sulla parabola/lente. Installare il dispositivo di fissaggio dell’anello di rivestimento e serrarlo. | |
| 8. | Installare il fusibile principale. | |
| AVVERTENZA Prima di mettersi alla guida della motocicletta, verificare il corretto funzionamento di interruttori e luci. Una scarsa visibilità può causare lesioni gravi o mortali. (00316a) | ||
| 9. | Verificare il funzionamento del faro. | |
| 10. | Allineare il faro anteriore. Vedere Manutenzione e lubrificazione → Allineamento del faro anteriore. |
Luci di posizione: HDI
- Sostituire la luce di posizione, se necessario.
- Staccare i connettori a forcella dal portalampada.
- Estrarre il portalampada dalla parabola/lente.
- Girare la lampadina di un quarto di giro per estrarla e sostituirla.
- Rimettere a posto il portalampada e unire i connettori.
| 1 | Vite |
| 2 | Dado |
| 3 | Anello di rivestimento |
| 4 | Connettore |
| 5 | Lampadina |
| 6 | Lente |
| 7 | Anello adattatore |
| 8 | Protezione di gomma |
| 9 | Fermo di ritegno |

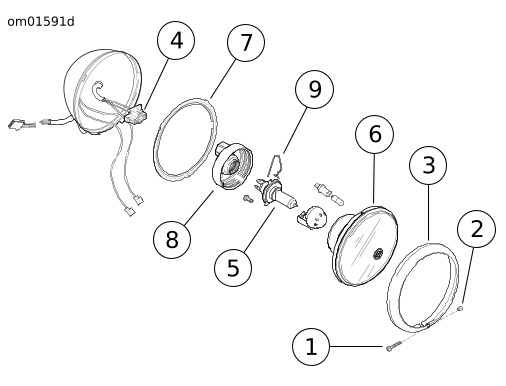

Figura 1. Faro anteriore: XL 883L/N/R, XL 1200T, XL 1200X
| 1 | Vite |
| 2 | Guarnizione schermante |
| 3 | Anello di rivestimento |
| 4 | Connettore |
| 5 | Lampadina |
| 6 | Lente |
| 7 | Anello adattatore |
| 8 | Protezione di gomma |
| 9 | Fermo di ritegno |
Figura 2. Faro anteriore: XL 1200V/C/CP/CA/CB
