Operationele storingen oplossen

Zie Tabel 1. Aan de hand van de volgende tabel kunnen de instellingen worden geïdentificeerd die de bedoelde werking in de weg staan.

OPMERKING

Raadpleeg de diagnosehandleiding elektrische systemen voor alle benodigde informatie over de systeemdiagnose en het oplossen van elektrische storingen.

MEDEDELING

De eenheid bevat geen onderdelen waaraan onderhoud kan worden uitgevoerd. U dient al het onderhoud over te laten aan personeel met de juiste kwalificaties. Indien de eenheid wordt gedemonteerd, kan het systeem beschadigd raken of storingen gaan vertonen. (00172a)

WAARSCHUWING

Demonteer de eenheid niet. Indien de CD-speler wordt gedemonteerd en de vergrendeling wordt overbrugd of uitvalt, komt u bloot te staan aan laserstraling. Blootstelling aan laserstraling kan ernstig of dodelijk letsel tot gevolg hebben. (00087a)

Radiozekeringen

Indien de radiozekeringen moeten worden vervangen, volg dan de betreffende procedures in deze handleiding of neem contact op met uw Harley-Davidson dealer.

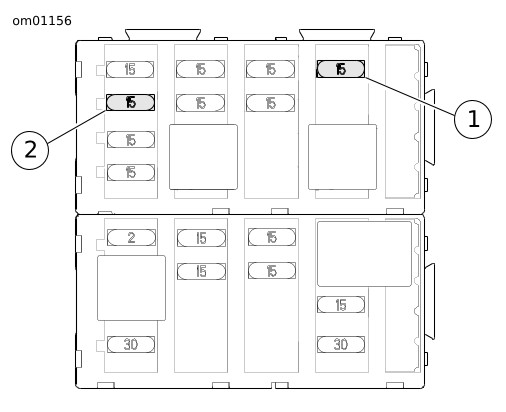

Zie Afbeelding 1. De radiozekeringen bevinden zich in de zekeringhouder onder de linker zijafdekking.

Door een 15 A-radiostroomzekering kan er via het activeren van een intern relais vermogen op de radio worden gezet.
Een 15 A-radiogeheugenzekering biedt een direct en continu vermogen naar het radiogeheugen en de klok, en wanneer het interne relais wordt geactiveerd, wordt er tevens stroom op de hoofdcircuits van de radio gezet.
Een 30 A-zekering voorziet de versterker die zich onder de Tour-Pak bevindt van stroom.

Verwijder de radiozekeringen en inspecteer het element. Vervang de zekering indien het element is verbrand of gebroken.

OPMERKING

Zie Afbeelding 1. In de afdekking van de zekeringhouder zijn reservezekeringen (15 en 30 A) te vinden.

Tabel 1. Operationele storingen oplossen: Geavanceerd audiosysteem

DIT	KAN DIT VOORKOMEN
Gevoeligheidsdrempelwaarde overschreden	Muziek via kuip
	Muziek via koptelefoon
	Muziek via speaker van passagier
Gevoeligheidsdrempelwaarde niet overschreden	CB-audio
CB uit of laag volume	CB-audio
Voorste of achterste spraakschakelaar ingeschakeld	Muziek via kuip
	Muziek via koptelefoon
	Muziek via speaker van passagier
	CB-audio
Volume op stuurhelft laag	Muziek via kuip
	Muziek via koptelefoon
	Muziek via speaker van passagier
Volume via koptelefoon van passagier laag	Muziek via koptelefoon en CB-audio van passagier
SPKR op kuip naar achteren naar speaker	Muziek via koptelefoon en CB-audio via koptelefoon
SPKR op kuip naar voren naar koptelefoon	Muziek via kuip en CB-audio
INT uit	Spraakcommunicatie (tenzij PTT is ingedrukt)

1	Radiostroom (15 A)
2	Radiogeheugen (15 A)

Afbeelding 1. Radiozekeringen
