Verwijderen
MEDEDELING
Maak de steunriem van het passagierszadel los voordat u het zadel verwijdert. Indien u dit niet doet, kan de lak op het achterspatbord beschadigd raken. (00225a)
  1. Zie Afbeelding 1. Open het linker zadeltasdeksel en verwijder de bevestiging van de zadelriemsteun.
  2. Trek de riem omhoog en maak deze los uit de gleuf in de steun. Verplaats de riem van het passagierszadel naar de zijkant van het zadel.
  3. Verwijder de bevestiging om de zadelmontagesteun van de bovenkant van het achterspatbord los te maken.
  4. Zie Afbeelding 2. Duw het zadel naar achteren om de tong los te maken uit de gleuf van het zadel.
  5. Maak het zadel los van het frame.
Installeren
1. Zie Afbeelding 3. Plaats het zadel op de bovenste framebuis.
2. Zie Afbeelding 2. Druk de voorkant van het zadel stevig omlaag en dan naar voren totdat de sluiting vastklikt in de tong op de achterste brandstoftanksteun.
3. Breng de montagesteun van het zadel aan. Haal aan tot 2,3–4,5 N·m (20–40 in-lbs).
OPMERKING
Indien de zadelsluitmoer is beschadigd of weg is geraakt, raadpleeg de servicehandleiding voor instructies.
4. Zie Afbeelding 1. Monteer het uiteinde van de zadelriem in de gleuf van de zadelriemsteun. Monteer de bevestiging van de zadelriemsteun. Haal aan tot 5,4–8,1 N·m (48–72 in-lbs).
WAARSCHUWING
Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
5. Probeer het zadel naar boven te trekken om te controleren of het goed vastzit.
Afbeelding 1. Schroef van de zadelriemsteun (standaard)

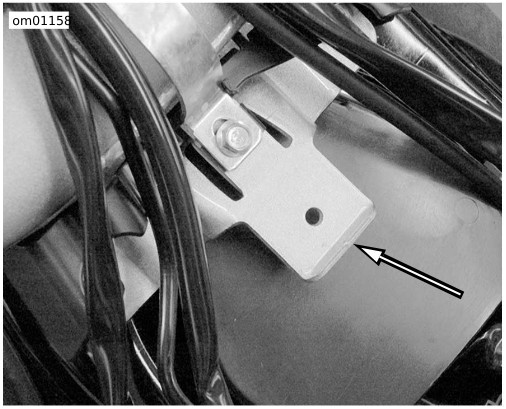

Afbeelding 2. Zadeltong
Afbeelding 3. Bevestigingsgleuf van zadel
