Generale
Posizione
Vedere Figura 1. Il VIN completo, di 17 caratteri, è stampigliato sul lato destro del telaio, accanto al cannotto dello sterzo. Per i veicoli destinati ad alcuni mercati, vi è anche un’etichetta con stampato il VIN attaccata al tubo discendente anteriore destro.
VIN abbreviato
Sul lato sinistro del basamento, tra i cilindri del motore, è stampigliato un numero abbreviato di identificazione del veicolo (VIN), con il modello del veicolo, il tipo di motore, l’anno del modello e il numero sequenziale.
NOTA
Per ordinare parti di ricambio o per richiedere chiarimenti sulla motocicletta, indicare sempre l’intero numero di identificazione del veicolo di 17 cifre.
| 1 | VIN stampigliato |
| 2 | Targhetta VIN |
Figura 1. Posizioni del VIN: Modelli Sportster

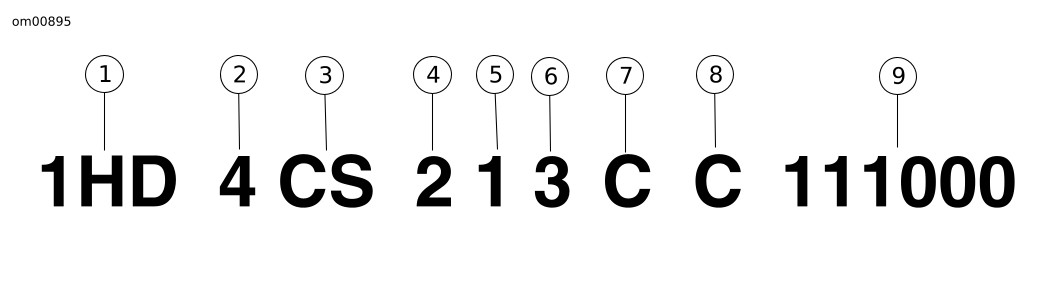

Figura 2. VIN tipico della Harley-Davidson: Modelli Sportster 2012
Tabella 1. Dettaglio del VIN della Harley-Davidson: Modelli Sportster 2012
POSIZIONE | DESCRIZIONE | VALORI POSSIBILI | |
|---|---|---|---|
1 | Identificatore mondiale del produttore | 1HD=Prodotti originariamente per la vendita negli Stati Uniti 5HD=Prodotti originariamente per la vendita al di fuori degli Stati Uniti 932=Prodotti originariamente fabbricati e venduti solo in Brasile MEG=Prodotti fabbricati originariamente in India per la sola vendita in India | |
2 | Tipo di motocicletta | 1=Motocicletta grossa cilindrata (da 901 cm3 o oltre) 4=Motocicletta media cilindrata (da 351 cm3 a 900 cm3) | |
3 | Modello | Vedere la tabella dei VIN del modello | |
4 | Tipo di motore | 2=Evolution® 883 cm3 raffreddato ad aria, ad iniezione 3=Evolution® 1.202 cm3 raffreddato ad aria, ad iniezione 6=Evolution® 1.202 cm3 raffreddamento di precisione, ad iniezione | |
5 | Riconoscimento data di presentazione/configurazione e calibrazione | Presentazione normale 1=USA 3=California A=Canada C=HDI E=Giappone G=Australia J=Brasile L=Asia pacifica N=India | Data di presentazione di metà anno o di presentazione speciale 2, 4=USA 5, 6=California B=Canada D=HDI F=Giappone H=Australia K=Brasile M=Asia pacifica P=India |
6 | Numero di controllo VIN | Può andare da 0 a 9 o essere X | |
7 | Anno del modello | C=2012 | |
8 | Stabilimento di montaggio | C=Kansas City, MO USA D=H-D Brasile-Manaus, Brasile (CKD) N=Haryana India (Bawal, distretto di Rewari) | |
9 | Numero sequenziale | Varia | |
Tabella 2. Codici VIN di: Modelli Sportster 2012
CODICE | MODELLO | NOME | CODICE | MODELLO | NOME |
|---|---|---|---|---|---|
CR | XL 883L | SuperLow® | CZ | XL 1200N | Nightster® |
CS | XL 883R | 883 Roadster | LF | XL 1.200V | Seventy-Two™ |
LE | XL 883N | Iron 883™ | LC | XL 1200X | Forty-Eight™ |
CT | XL 1200C | 1200 Custom | LD | XR 1200X | XR 1200X™ |
LH | XL 1200CP | 1200 Custom |
