Algemeen
Zie Afbeelding 2. Aan elke motorfiets is een uniek, uit 17 tekens bestaand framenummer (VIN) toegewezen. Zie Tabel 1.
Locatie
Zie Afbeelding 1. Het volledige uit 17 tekens bestaande framenummer is op de rechterkant van het frame aangebracht, bij het balhoofd. In sommige bestemmingen is het framenummer op een sticker op de voorste framebuis aan de linkerkant aangebracht.
Afgekort framenummer
Een verkort framenummer met het voertuigmodel, motortype, modeljaar en serienummer is op de linkerkant van de krukas aangebracht, tussen de motorcilinders.
OPMERKING
Geef altijd het volledige, uit 17 tekens bestaande framenummer wanneer u onderdelen bestelt of een vraag heeft over uw motor.
1Gestanst framenummer (VIN)
2Framenummersticker (VIN)
Afbeelding 1. Locaties framenummer (VIN)

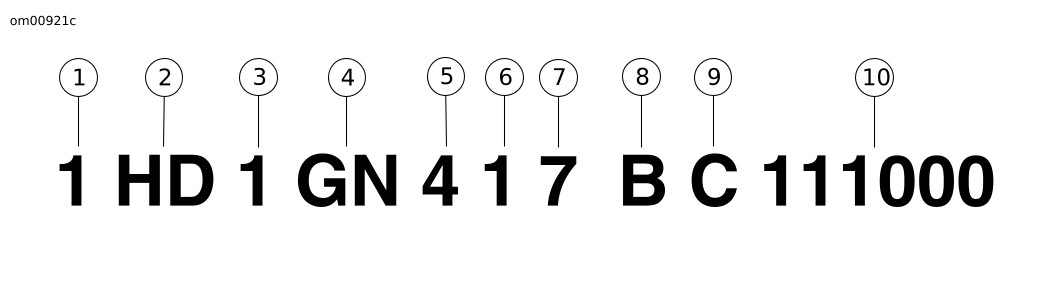

Afbeelding 2. Standaard Harley-Davidson framenummer (VIN): 2011 Dyna-modellen
Tabel 1. Harley-Davidson – uitleg framenummer (VIN): 2011 Dyna-modellen
POSITIE
BESCHRIJVING
MOGELIJKE WAARDEN
1
Markt
1=Oorspronkelijk gefabriceerd voor verkoop in de Verenigde Staten
5=Oorspronkelijk gefabriceerd voor verkoop buiten de Verenigde Staten
2
Fabrikant/voertuigtype
HD=Harley-Davidson motorfiets
3
Motorfietstype
1=Zware motorfiets (901 cm3 en groter)
4
Model
Zie de framenummertabel voor het model
5
Motortype
4=Twin Cam 96™, 1584 cm3 luchtkoeling, brandstofinjectie
6
Introductiedatum/kalibratie
Normale introductie
1=Domestic (USA)
3=Californië
A=Canada
C=HDI
E=Japan
G=Australië
J=Brazilië
L=Azië Pacific
N=India
Midden van het jaar
of speciale introductie
2, 4=Domestic (USA)
5, 6=Californië
B=Canada
D=HDI
F=Japan
H=Australië
K=Brazilië
M=Azië Pacific
P=India
7
Controlenummer framenummer (VIN)
Kan 0 t/m 9 of X zijn
8
Modeljaar
B=2011
9
Fabriek
C=Kansas City, Missouri, VS
10
Serienummer
Veranderlijk
Tabel 2. Modelcodes framenummer (VIN): 2011 Dyna-modellen
CODE
MODEL
CODE
MODEL
GN
FXDL Dyna® Low Rider® (alleen Japan)
GP
FXDWG Dyna® Wide Glide®
GV
FXDC Dyna® Super Glide® Custom
GX
FXDB Dyna® Street Bob®
GY
FXDF Dyna® Fat Bob™
–
–
