NOTA
La sella del modello FXSTC ha uno schienale per il passeggero. Lo schienale è fissato allo schienalino con due dispositivi di fissaggio.
Rimozione
  1. Vedere Figura 1. Rimuovere le viti di montaggio della sella dalla parte superiore del parafango posteriore o togliere i due dadi ciechi che fissano la sella del modello FXSTC allo schienalino.
  2. Vedere Manutenzione e lubrificazione → Selle: Modelli Softail → Linguetta della sella. Spingere indietro la sella in modo da liberare la linguetta – che si trova sulla parte anteriore della sella – dalla fessura o dalla staffa della dorsale del telaio.
  3. Far scorrere delicatamente la sella fuori dalla cinghia.
  4. Staccare la sella dal telaio.
Installazione
1. Far scorrere la sella nella cinghia.
2. Poggiare la sella sul dorsale del telaio.
3. Far scorrere la sella verso la parte anteriore della motocicletta, finché la linguetta s’incastra nella fessura o staffa della dorsale del telaio.
4. Spingere la sella in avanti finché il dado di fissaggio sul parafango posteriore non è centrato sul foro nella staffa di montaggio o la sella FXSTC non è allineata ai punti di fissaggio sullo schienalino.
5. Sui modelli FXST e FXSTB, serrare a mano la vite di montaggio della sella. Sui modelli FXSTC, installare i dadi ciechi sulla parte posteriore della sella.
AVVERTENZA
Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b)
6. Tirare la sella per accertarsi che sia ben fissata.
1Sella (modelli FXST)
2Sella (modelli FXSTB)
3Sella (modelli FXSTC)
4Cinghia della sella
5Vite di montaggio della sella
6Dadi ciechi

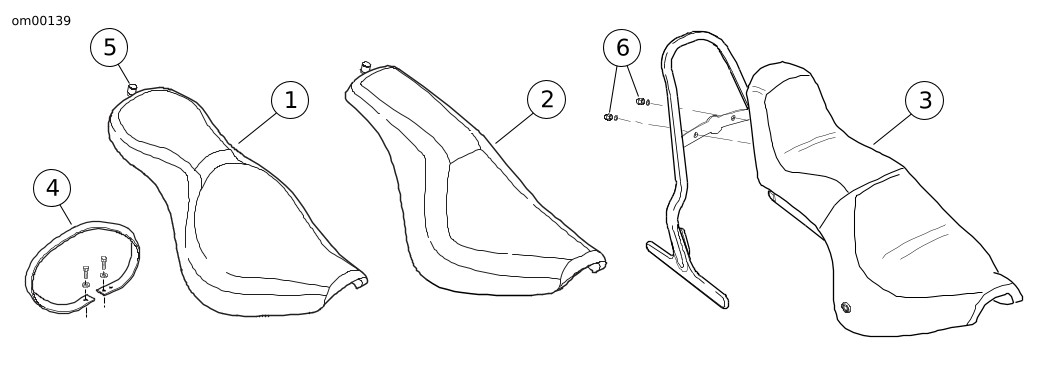

Figura 1. Sella: modelli FXST/FXSTB/FXSTC
