Zekeringen

Zie Afbeelding 1. De stroomkringen worden door drie zekeringen beschermd. De stroomkringen van individuele voertuigen worden beschermd door de Body Control Module (BCM).

Hoofd (1): Een 40 A zekering die alle stroomkringen beschermt inclusief de stroomkringen die door de 15 A accuzekering worden beschermd. Wanneer deze zekering doorslaat, loopt de motorfiets niet meer. Neem contact op met een Harley-Davidson-dealer.

P&A (2): Een 15 A zekering beschermt de stroomkringen van alle geïnstalleerde accessoires.

Accu (3): Een 15 A zekering die alle stroomkringen beschermt. Als de accuzekering doorslaat terwijl de motor loopt, zal de motor blijven lopen en kritische stroomkringen zoals de ABS-remmen zullen blijven werken. Als deze zekering doorslaat, verschijnt er een diagnostische code. Neem contact op met een Harley-Davidson-dealer.

1	Hoofd
2	P&A
3	Accu

Afbeelding 1. Zekeringblok

Verwijderen

Indien het voertuig is uitgerust met een alarmsysteem met sirene, draait u het contact naar AAN met de handsfree afstandsbediening aanwezig om het alarmsysteem uit te schakelen.
Alle modellen behalve FXCWC: Verwijder het zadel. Zie Onderhoud en smering → ZadelsFXCWC: Zie Onderhoud en smering → Accu → Accudeksel verwijderingssleuf: FXCWC. Til de achterkant van het zadel naar de brandstoftank en verwijder het accudeksel.
FLSTSB: Zie Onderhoud en smering → Accu → Framekuip: FLSTSB-modellen. Verwijder de framekuip.
1. Draai de duimschroef uit de framekuip.
2. Til de achterkant van de framekuip omhoog. Til de kuip omhoog over de zadelveermontagepennen.
3. Verwijder de kuip door deze naar achteren te trekken.
Maak de minkabel van de accu (-) (zwart) los van de accu minpool (-) en verwijder de kabel.
Zie Afbeelding 2. Trek de afdekking van de zekeringhouder.
Zie Afbeelding 1. Verwijder de verdachte zekering.

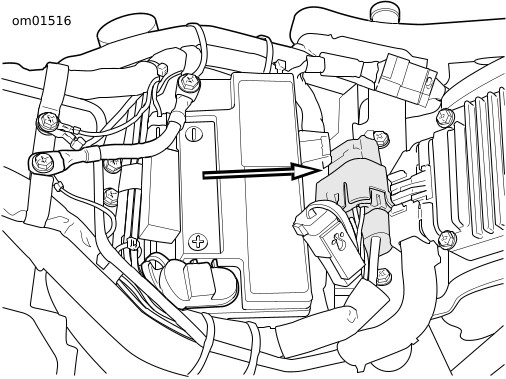

Afbeelding 2. Locatie van zekeringblok

Installeren

MEDEDELING

Gebruik altijd vervangingszekeringen van het juiste type en het juiste amperage. Indien de verkeerde zekeringen worden gebruikt, kan dit schade aan de elektrische systemen veroorzaken. (00222a)

1.	Plaats de nieuwe zekering.
2.	Plaats de afdekking terug op de zekeringhouder.
3.	Sluit de minkabel van de accu (zwart) aan op de minpool (-) van de accu. Haal de bout aan tot 6,8–7,9 N·m (60–70 in-lbs).
4.	FLSTSB: Zie Onderhoud en smering → Accu → Framekuip: FLSTSB-modellen. Installeer de framekuip. a. Steek het kuiplipje in de balhoofdplaat aan de onderkant van de brandstoftank. b. Laat de kuipgaten over de zadelmontagepennen zakken. c. Draai de duimschroef handvast aan.
	WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
5.	Alle modellen behalve FXCWC: Bevestig het zadel. Zie Onderhoud en smering → Zadels. FXCWC: Installeer het accudeksel en druk het zadel omlaag totdat deze vastklikt.
