Algemeen
Zie Afbeelding 2. Aan elke motorfiets is een uniek, uit 17 tekens bestaand framenummer (VIN) toegewezen. Zie Tabel 1.
Locatie
Zie Afbeelding 1. Het volledige uit 17 tekens bestaande framenummer is op de rechterkant van het frame aangebracht, bij het balhoofd. In sommige bestemmingen is het framenummer op een sticker op de voorste framebuis aan de linkerkant aangebracht.
Afgekort framenummer
Een verkort framenummer met het voertuigmodel, motortype, modeljaar en serienummer is op de linkerkant van de krukas aangebracht, tussen de motorcilinders.
OPMERKING
Geef altijd het volledige, uit 17 tekens bestaande framenummer wanneer u onderdelen bestelt of een vraag heeft over uw motor.
| 1 | Gestanst framenummer (VIN) |
| 2 | Framenummersticker (VIN) |
Afbeelding 1. Locaties framenummer (VIN)

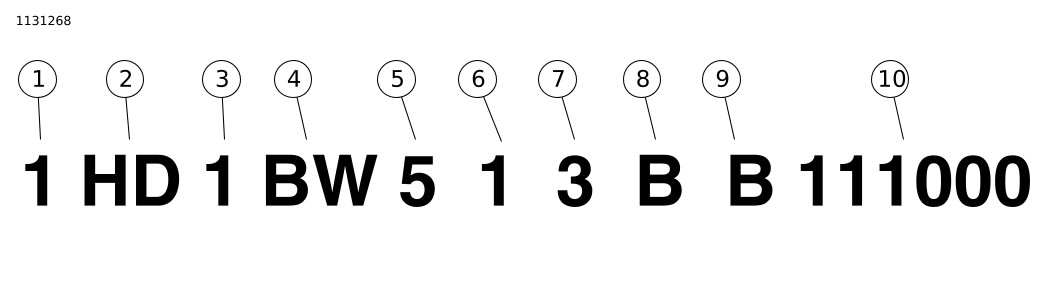

Afbeelding 2. Standaard Harley-Davidson-framenummer (VIN): Softail-modellen van 2011
Tabel 1. Harley-Davidson – uitleg framenummer (VIN): 2011
Softail-modellen
POSITIE | BESCHRIJVING | MOGELIJKE WAARDEN | |
|---|---|---|---|
1 | Markt | 1=Oorspronkelijk gefabriceerd voor verkoop in de Verenigde Staten 5=Oorspronkelijk gefabriceerd voor verkoop buiten de Verenigde
Staten | |
2 | Fabrikant/voertuigtype | HD=Harley-Davidson motorfiets | |
3 | Motorfietstype | 1=Zware motorfiets (901 cm3 en groter) | |
4 | Model | Zie de framenummertabel voor het model | |
5 | Motortype | 5=Twin Cam 96B™, 1585 cm3 luchtgekoeld, brandstofinjectie,
gebalanceerd | |
6 | Introductiedatum/kalibratie | Normale introductie 1=Domestic (USA) 3=Californië A=Canada C=HDI E=Japan G=Australië J=Brazilië L=Azië Pacific N=India | Midden van het jaar of speciale introductie 2, 4=Domestic (USA) 5, 6=Californië B=Canada D=HDI F=Japan H=Australië K=Brazilië M=Azië Pacific P=India |
7 | Controlenummer framenummer (VIN) | Kan 0 t/m 9 of X zijn | |
8 | Modeljaar | B=2011 | |
9 | Fabriek | B=York, Pennsylvania, VS | |
10 | Serienummer | Veranderlijk | |
Tabel 2. Modelcodes framenummer (VIN): Softail-modellen van 2011
CODE | MODEL | CODE | MODEL |
|---|---|---|---|
BV | FXST Softail® Standard (HDI, JPN, AUS markten) | JH | FLSTC Shrine |
BW | FLSTC Heritage Softail® Classic | JK | FXCWC Softail Rocker™ C |
BX | FLSTF Fat Boy® | JM | FLSTSB Softail™ Cross Bones™ |
JD | FLSTN Softail® Deluxe | JN | FLSTFB Softail® Fat Boy® Lo (CAL, CAN, DOM, JPN markten) FLSTFB Softail® Fat Boy® Special (HDI, HDE markten) |
JG | FLSTF Shrine | JP | FXS Blackline™ |
