Ferramentas especiais
| Descrição | N.º de peça | Qtd. |
|---|---|---|
| INDICADOR DA TENSÃO DA CORREIA | HD-35381-A | 1 |
A deflexão da correia pode ser medida manualmente, com um indicador de tensão, ou harmonicamente, usando um medidor de frequência ou um aplicativo que pode ser instalado no telefone.
Medição manual da deflexão da correia
NOTA
Sempre utilize a ferramenta especial recomendada para medir a deflexão da correia. A falha em usar o medidor de tensão poderá ocasionar tensionamento insuficiente das correias. Correias frouxas podem falhar devido à “oscilação” (salto de um dente), o que causa a crimpagem do cabo de tração e sua ruptura.
Verificação da deflexão da correia:
- Com a motocicleta em temperatura ambiente.
- Com a motocicleta em posição vertical ou apoiada no cavalete lateral com a roda traseira no chão.
- Com o veículo descarregado: sem motociclista e sem bagagem.
| 1. | Desative o sistema elétrico. Veja SISTEMA DE SEGURANÇA → Desconexão da alimentação . | |
| 2. | Veja a figura 1. Meça a deflexão da correia usando: Ferramenta Especial: INDICADOR DA TENSÃO DA CORREIA (HD-35381-A) a. Deslize o anel de vedação “o-ring” (4) até a marca de 0 (3). b. Instale o suporte da correia (2) contra a parte inferior alinhado à janela de deflexão da correia. c. Pressione o botão (6) para cima até que o anel de vedação “o-ring deslize para baixo até a marca de 4,54 kg (10 lb) (5) e permaneça firme. | |
| 3. | Medição da deflexão da correia: a. Veja a figura 2. Meça a deflexão da correia conforme visualizado através da janela de visualização e enquanto mantém o indicador estável. Cada graduação de deflexão vale aproximadamente 1,6 mm (1/16 in). | |
| 4. | Compare com as especificações. Consulte a Tabela 1. Se não estiver de acordo com as especificações, consulte uma concessionária Harley-Davidson. | |
| 5. | Reative o sistema elétrico. Veja SISTEMA DE SEGURANÇA → Desconexão da alimentação . |
Tabela 1. Deflexão da correia de acionamento
DEFLEXÃO(1) | |
|---|---|
pol. | mm |
1/8-3/16 | 3,2-4,8 |
(1) Deflexão medida com tensão de 4,5 kg (10 lb).
| 1 | Indicador da tensão da correia |
| 2 | Suporte da correia |
| 3 | Marca de 0 kg (0 lb) |
| 4 | Anel de vedação “o-ring” |
| 5 | Marca de 4,5 kg (10 lb) |
| 6 | Botão |
Figura 1. Indicador da tensão da correia
| 1 | Correia de transmissão |
| 2 | Graduações de deflexão (aprox.: 1,5 mm (1/16-pol) |
Figura 2. Janela de deflexão da correia
Medição harmônica da deflexão da correia
Verificação da deflexão da correia:
- Com a motocicleta em temperatura ambiente.
- Com a motocicleta em posição vertical ou apoiada no cavalete lateral com a roda traseira no chão.
- Com o veículo descarregado: sem motociclista e sem bagagem.
| 1. | Desative o sistema elétrico. Veja SISTEMA DE SEGURANÇA → Desconexão da alimentação . | |
| 2. | NOTA Utilize o aplicativo para smartphones Gates ® Carbon Drive ™ para medir a frequência da correia de transmissão. Os medidores de frequência digitais funcionam da mesma maneira: colocando o sensor perto da correia. a. Abra o aplicativo do telefone. b. Ligue o microfone do telefone. c. Mantenha o telefone próximo à janela de deflexão da correia. d. Veja Figura 3 . Use o dedo ou polegar para puxar a parte de trás da correia inferior na janela de deflexão da correia. e. Meça a frequência da correia. f. Meça várias vezes para ter certeza do resultado. | |
| 3. | Gire a roda traseira a 90 graus e repita o procedimento. | |
| 4. | Compare com as especificações. Tabela 2 Se não estiver de acordo com as especificações, consulte Ajuste da Correia nesta seção. | |
| 5. | Reative o sistema elétrico. Veja SISTEMA DE SEGURANÇA → Desconexão da alimentação . |

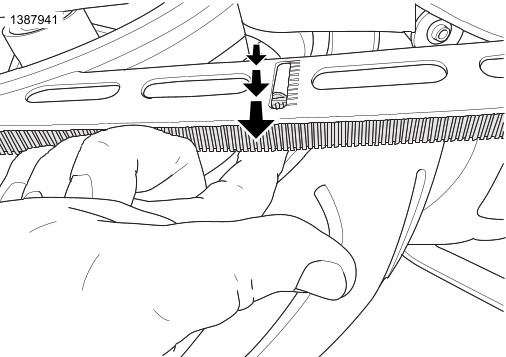

Figura 3. Puxando a correia
Tabela 2. Frequência da correia de transmissão
Frequência |
|---|
Hz |
78-90 |
