Remoção
ATENÇÃO
Para impedir a partida acidental do veículo, o que poderá resultar em morte ou lesões graves, remova o fusível principal antes de continuar. (00251b)
AVISO
Quando for necessário fazer uma substituição, use somente unidades ou lâmpadas do tipo farol selado especificadas, e que estão disponíveis através de uma concessionária Harley-Davidson. Uma lâmpada do tipo “sealed beam” de potência inadequada pode causar problemas no sistema de carga. (00209a)
  1. Remova o fusível principal. Veja Procedimentos de serviço → Fusíveis.
  2. Para o modelo Iron 1200 (XL1200NS): veja Procedimentos de serviço → Alinhamento do farol dianteiro.
    1. Remova a viseira do farol dianteiro.
  3. Veja Figura 2. Solte o parafuso do aro (4). Remova o aro de acabamento.
  4. Apoie a lente e o refletor.
  5. Veja Figura 1. Enquanto comprime as linguetas de liberação (1) no conector, puxe o conector para fora dos terminais do tipo espada.
  6. Puxe o protetor de borracha (2).
  7. Pressione o aro (3) da presilha de segurança (4) para baixo e para um lado para desengatar a extremidade livre da presilha do prendedor de metal. Gire a presilha para cima. Remova a lâmpada da lente e do refletor.

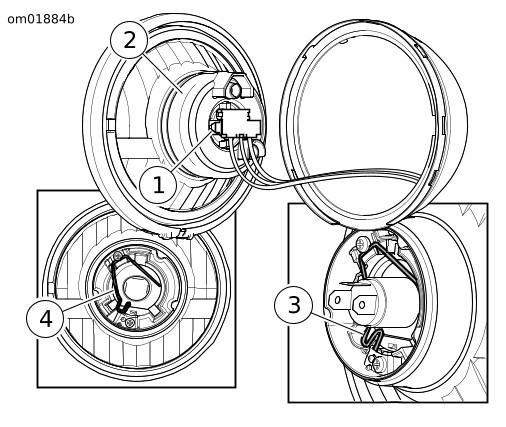

1Lingueta de liberação
2Protetor de borracha
3Aro
4Presilha de segurança
Figura 1. Farol dianteiro
Instalação
ATENÇÃO
Manuseie cuidadosamente a lâmpada e use protetor para os olhos. A lâmpada contém gás sob pressão e, se não for manuseada com cuidado, poderá causar lesões graves nos olhos. (00062b)
AVISO
Nunca toque a lâmpada de quartzo. As impressões digitais ficam gravadas no vidro e diminuem a vida útil da lâmpada. Manipule a lâmpada com um papel ou pano limpo e seco. O não cumprimento desta instrução pode resultar em danos à lâmpada. (00210b)
1. Alinhe as linguetas da lâmpada com a fenda no refletor. Instale a lâmpada.
2. Veja Figura 1. Gire a presilha de segurança para baixo, apoiando na aba da lâmpada. Pressione o aro do fio para baixo e para dentro até que a ponta livre da presilha engate no prendedor de metal.
3. Veja Figura 2. Aline a seta PARA CIMA do protetor de borracha com a seta do refletor (1). Encaixe o protetor de borracha sobre os terminais do tipo espada da lâmpada. Pressione o ar para fora do protetor para vedar o conjunto de lente e refletor.
4. Instale o conector.
5. Verifique se o anel do adaptador (2) está preso com as duas linguetas do anel nas duas saliências do corpo do farol dianteiro.
6. Encaixe a lingueta única na ranhura do refletor (3) da parte interna do anel adaptador.
7. Para modelo 1200 Custom (XL1200C): instale a gaxeta retentora de borracha (5).
8. Encaixe o parafuso do aro e gire o anel em sentido horário para travar o anel na lente e no refletor.
9. Todos, exceto 1200 Custom (XL1200C): instale o parafuso (4) e a porca. Para o modelo 1200 Custom (XL1200C): instale o parafuso (4).
10. Aperte o parafuso.
Torque: 1,0–1,6 N·m (9–14 in-lbs)
11. Instale o fusível principal. Veja Procedimentos de serviço → Fusíveis.
ATENÇÃO
Certifique-se de que todas as luzes e interruptores funcionem adequadamente antes de operar a motocicleta. Uma baixa visibilidade do motociclista poderá resultar em morte ou lesões graves. (00316a)
12. Teste o funcionamento do farol dianteiro.
13. Alinhe o farol dianteiro. Veja Procedimentos de serviço → Alinhamento do farol dianteiro.
14. Para modelo Iron 1200 (XL1200NS): Instale o visor do farol dianteiro. Veja Procedimentos de serviço → Alinhamento do farol dianteiro.

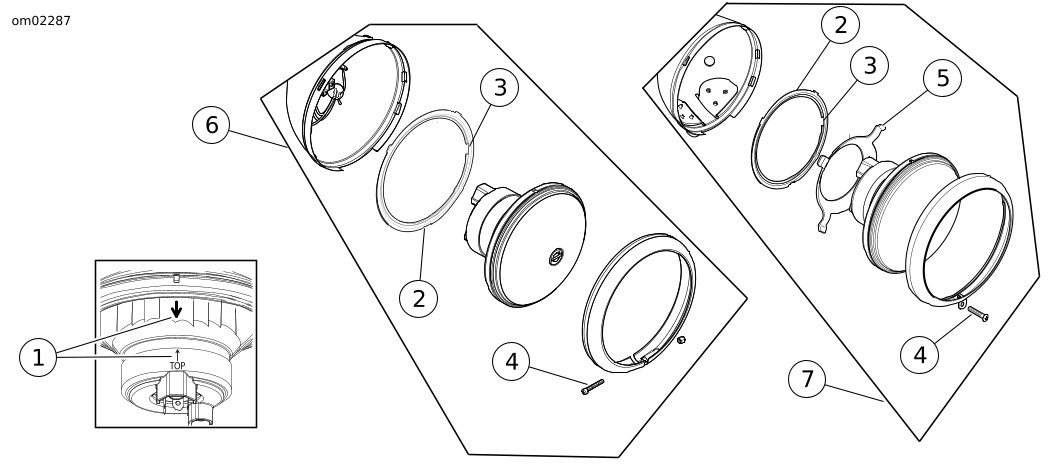

1Setas
2Anel adaptador
3Entalhe
4Parafuso
5Gaxeta retentora
6Todos, exceto 1200 Custom (XL1200C)
71200 Custom (XL1200C)
Figura 2. Conjunto do farol dianteiro
