Veja Figura 1. Os piscas (1, 5) lampejam quando um sinal de direção é ativado. Quando o pisca-alerta estiver em funcionamento, ambos os indicadores dos piscas piscarão simultaneamente.

Veja Figura 1. A lâmpada indicadora do farol alto (2) acende quando o interruptor do farol alto ou o pisca para ultrapassagem é ativado.

Veja Figura 1. A lâmpada indicadora de ponto morto (3) acende quando a transmissão está em ponto morto.

Veja Figura 1. A lâmpada indicadora de pressão do óleo (4) acende quando o óleo não está circulando no motor.

A lâmpada acende quando a ignição é ligada antes de dar partida no motor. Com o motor ligado, a lâmpada deverá apagar quando a velocidade do motor estiver acima da marcha lenta.

Circunstâncias que podem fazer com que a lâmpada indicadora do nível de óleo fique acesa:

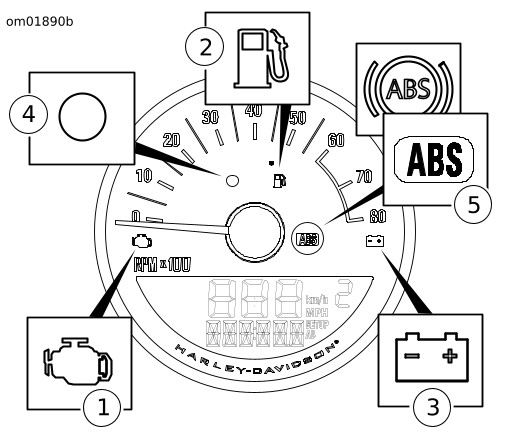

Veja Figura 2 ou Figura 3. A lâmpada de verificação do motor (1) indica se o motor/sistema de gerenciamento do motor está funcionando normalmente. A cor da lâmpada do motor é âmbar.

Quando a ignição é ligada, a luz de verificação do motor acende e permanece acesa até que seja dada a partida no motor.

Se a lâmpada do motor não se apagar quando o motor for ligado ou a qualquer outro momento, procure uma concessionária Harley-Davidson.

Veja Figura 2 ou Figura 3. A lâmpada indicadora de nível baixo de combustível (2) indica quando o combustível cai abaixo da reserva no tanque de combustível. Veja Especificações. A lâmpada indicadora de nível baixo de combustível não desligará até que tenha combustível suficiente no tanque, o interruptor da ignição seja desligado e ligado novamente e o veículo tenha iniciado movimento para frente. Se a lâmpada de nível baixo de combustível piscar a uma taxa constante, consulte um concessionário Harley-Davidson.

Veja Figura 2 ou Figura 3. A lâmpada indicadora de descarga da bateria (3) indica sobrecarga ou carga insuficiente da bateria. Consulte Procedimentos de serviço → Manutenção da bateria.

Veja Figura 2 ou Figura 3. A lâmpada de segurança vermelha (4) indica quando o sistema de segurança está armado. Consulte SISTEMA DE SEGURANÇA para a operação do sistema de segurança.

Se a lâmpada permanecer continuamente acesa, consulte um concessionário Harley-Davidson.

Piscando: veja Figura 2 ou Figura 3. Em veículos com ABS, a lâmpada do ABS começa a piscar quando o veículo é ligado. A lâmpada piscando indica que o sistema está no modo de autodiagnóstico. Ela continuará a piscar até que a velocidade da motocicleta ultrapasse 5 km/h (3 mph). O ABS não funcionará até que a lâmpada apague. Consulte Operação → Sistema de freio.

Acesa: A iluminação contínua da lâmpada indica um mau funcionamento do ABS. O ABS é desabilitado e os freios passam a funcionar como se não fossem do tipo ABS. Consulte uma concessionária Harley-Davidson quanto ao serviço a ser executado.
