Remoção

AVISO

Instale o filtro de ar antes de fazer funcionar o motor. Não fazê-lo poderia atrair detritos para o motor e resultar em danos ao equipamento. (00207a)

NOTA

Inspecione o elemento do filtro de ar em intervalos regulares. Quando houver exposição a poeira, a inspeção deve ser mais frequente. Veja Intervalos de serviço e registros → Registros de serviço .

Veja Figura 1. Dependendo de seu modelo Sportster, retire os parafusos da tampa (7), guarnição (8) e da tampa do filtro de ar (6).
Inspecione o elemento do filtro (3).
Retire e limpe o elemento do filtro de ar, se necessário.

Limpeza do elemento do filtro

ATENÇÃO

Não use gasolina ou solventes para limpar o elemento do filtro. Agentes purificadores inflamáveis podem causar incêndio no sistema de admissão, podendo resultar em morte ou lesões graves. (00101a)

NOTA

Não bata o filtro contra uma superfície dura para remover a sujeira.
Substitua o elemento filtrante se ele estiver danificado ou se não for mais possível fazer a limpeza do mesmo.

1.	Lave o filtro com água morna e sabão. NOTA O filtro está limpo quando a luz é visível através dele.
2.	Coloque o filtro contra a luz. NOTA NÃO use óleo do filtro do filtro de ar no elemento da tela de papel e arame.
	ATENÇÃO O ar comprimido pode perfurar a pele e os detritos lançados pelo ar comprimido podem causar lesões graves nos olhos. Use óculos de proteção ao trabalhar com ar comprimido. Nunca use a sua mão para procurar por vazamentos de ar ou para determinar a porcentagem do fluxo de ar. (00061a)
3.	Seque o filtro ao ar ou com ar comprimido de baixa pressão a partir do lado interno.

Instalação

NOTA

Veja Figura 1. Verifique se os anéis de vedação “o-ring” (1) dos respiros estão nos locais adequados.

Se tiver sido removido, instale o elemento do filtro de ar.
1. Instale a gaxeta da chapa de suporte (2).
2. Instale o elemento do filtro de ar (3).
3. Aplique uma gota de TRAVA-ROSCAS LOCTITE 243 (azul) nas roscas dos parafusos do elemento.
4. Instale os parafusos do elemento.
5. Aperte com torque de acordo com a especificação. Veja Tabela 1.
Instale a tampa do filtro de ar.
1. Verifique se a vedação do filtro de ar (5) está no lugar.
2. Instale a tampa (6).
3. Dependendo de seu modelo Sportster, instale a guarnição (8) e os parafusos (7).
4. Aperte com torque de acordo com a especificação. Veja Tabela 1.

Tabela 1. Torque de aperto do parafuso do filtro de ar

PARAFUSO	TORQUE
PARAFUSO	lb pol.	Nm
Parafusos do elemento do filtro de ar	40 a 60	4,5 a 6,8
Parafusos da tampa do filtro de ar	36 a 60	4,1 a 6,8

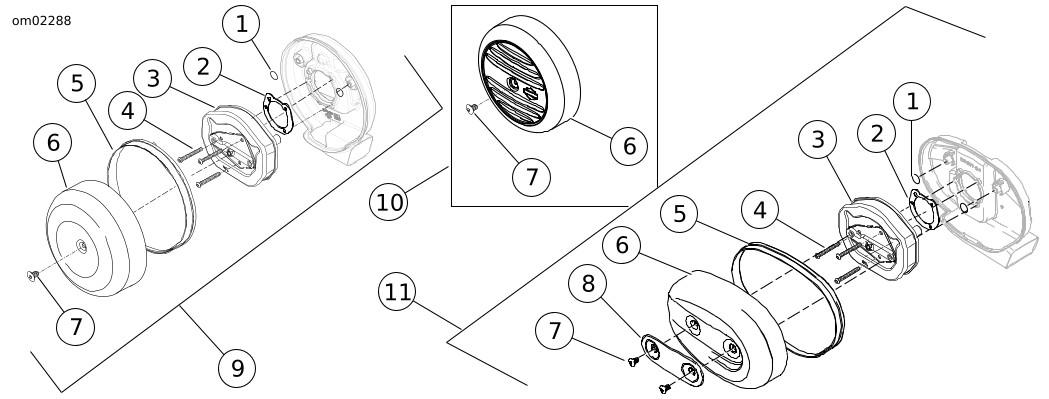

1	Anel de vedação “o-ring” (2)
2	Gaxeta
3	Elemento do filtro
4	Parafuso do elemento (3)
5	Vedação
6	Tampa
7	Parafuso da tampa
8	Guarnição
9	Modelos Forty-Eight^™ (XL1200X), Forty-Eight^™ Special (XL1200XS)
10	Modelos Iron 883^™ (XL883N), Iron 1200^™ (XL1200NS)
11	Modelos SuperLow^® (XL883L), 1200 Custom (XL1200C), 1200 Roadster^™ (XL1200CX), SuperLow^® 1200T (XL1200T)

Figura 1. Filtro de ar
