Identificar o amortecedor
Os modelos Sportster, exceto o SuperLow® 1200T (XL1200T) e o 1200 Roadster™ (XL1200CX), têm amortecedores baixos, médios ou altos, dependendo do mercado onde são comercializados.
  1. Estacione a motocicleta no cavalete lateral sem bagageiro ou carga.
  2. Identifique o amortecedor.
    1. Todos, exceto SuperLow 1200T (XL1200T) e 1200 Roadster (XL1200CX): veja Figura 1. Meça do centro do parafuso de montagem do amortecedor inferior até o centro do parafuso de montagem superior. Compare a medida com a tabela de identificação para determinar se sua motocicleta possui amortecedores baixos, médios ou altos. Consulte Tabela 1.
    2. 1200 Roadster (XL1200CX): veja Figura 2. Identifique o amortecedor no 1200 Roadster™ (XL1200CX) pelo logotipo laranja Harley-Davidson Bar & Shield (1) na parte superior do amortecedor.

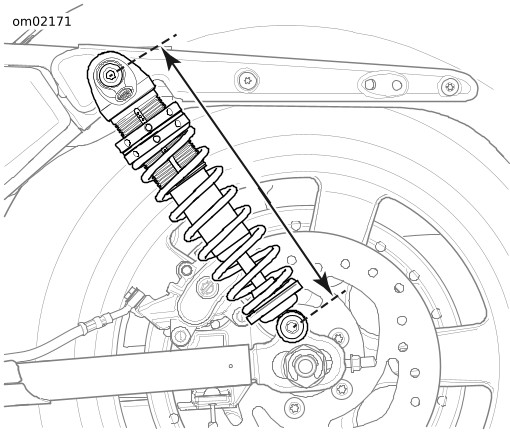

Figura 1. Comprimento do amortecedor

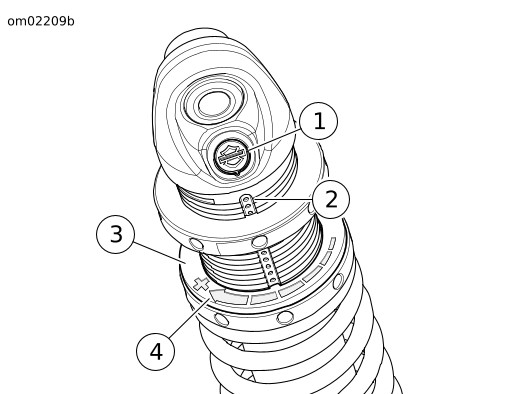

1Bar & Shield laranja: 1200 Roadster™ (XL1200CX)
2Ponto um (contando de cima para baixo)
3Arruela
4Aumento da pré-carga (sentido horário)
Figura 2. Seta de ajuste da pré-carga
Tabela 1. Comprimento do amortecedor
MEDIDA *
AMORTECEDOR
pol.
mm
11,220
285,0
Baixo. Tabela 3
11,712
297,5
Médio. Tabela 4
13,366
339,5
Alto. Tabela 5
* Medir descarregada no cavalete lateral.
Identifique o ponto de pré-carga
NOTA
O total do peso do motociclista e do passageiro, mais a carga e os acessórios, não pode exceder o peso máximo permitido. Consulte Tabela 2.
  1. Adcione o peso do motociclista e do equipamento de pilotagem para obter o peso do motociclista.
  2. Separadamente, adicione o peso do passageiro, seu equipamento de pilotagem, a carga pretendida e os acessórios.
Tabela 2. Peso máximo adicionado permitido: Todos, exceto SuperLow 1200T (XL1200T)
MODELO
ESPECIFICAÇÕES
lb
kg
SuperLow® (XL883L)
431
196
Iron 883™ (XL883N)
436
198
1200 Custom (XL1200C)
409
186
1200 Roadster™ (XL1200CX)
429
195
Iron 1200™ (XL1200NS)
438
199
Forty-Eight™ (XL1200X)
444
202
Forty-Eight™ Special (XL1200XS)
438
199
  1. Identifique a tabela que corresponde à configuração do modelo e do amortecedor da sua motocicleta.
    1. Percurso baixo: Consulte Tabela 3.
    2. Percurso médio: Consulte Tabela 4.
    3. Percurso alto: consulte Tabela 5.
    4. 1200 Roadster (XL1200CX): consulte Tabela 6.
  2. Na tabela, localize o número do ponto de pré-carga correspondente ao cálculo do motociclista, do passageiro, da carga e dos acessórios.
    1. Sob PESO DO MOTOCICLISTA, identifique a linha que inclui o peso total do motociclista
    2. Na linha de PASSAGEIRO, CARGA E ACESSÓRIOS, identifique a coluna de peso total de um passageiro, carga e acessórios.
    3. O número total na interseção da linha de PESO DO MOTOCICLISTA e a coluna PASSAGEIRO, CARGA E ACESSÓRIOS é o ponto de pré-carga recomendado.
Tabela 3. Pré-carga de amortecedores baixos para viagem
PESO ADICIONAL DO PASSAGEIRO, DA CARGA E DOS ACESSÓRIOS
lb
0
20
40
60
80
100
120
140
160
180
200
220
240
kg
0
9
18
27
36
45
54
64
73
82
91
100
109
PESO DO MOTOCICLISTA
PONTO DE PRÉ-CARGA
lb
kg
100 a 129
45 a 59
1
2
3
4
5
6
6
7
8
9
9
10
10
130 a 159
59 a 72
2
3
4
5
6
7
7
8
9
9
10
10
11
160 a 189
73 a 86
3
4
5
6
7
7
8
9
9
10
10
11
12
190 a 219
86 a 99
4
5
6
7
7
8
9
9
10
11
11
12
-
Tabela 4. Pré-carga de amortecedores médios para viagem
PESO DO PASSAGEIRO, DA CARGA E DOS ACESSÓRIOS
lb
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
kg
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
PESO DO MOTOCICLISTA
PONTO DE PRÉ-CARGA
lb
kg
100 a 123
45 a 56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124 a 147
56 a 67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148 a 171
67 a 78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
-
172 a 195
78 a 89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
196 a 219
89 a 99
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
-
Tabela 5. Pré-carga de amortecedores altos para viagem
PESO DO PASSAGEIRO, DA CARGA E DOS ACESSÓRIOS
lb
0
18
36
54
72
90
108
126
144
162
180
198
216
234
kg
0
8
16
25
33
41
49
57
65
73
82
90
98
106
PESO DO MOTOCICLISTA
PONTO DE PRÉ-CARGA
lb
kg
116 a 141
53 a 64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142 a 167
64 a 76
2
3
4
5
6
7
8
9
10
11
11
12
13
-
168 a 193
76 a 88
3
4
5
6
7
8
9
10
11
11
12
13
-
-
194 a 219
88 a 99
4
5
6
7
8
9
10
11
11
12
13
-
-
-
Tabela 6. Pré-carga do amortecedor: 1200 Roadster (XL1200CX)
PESO DO PASSAGEIRO, DA CARGA E DOS ACESSÓRIOS
lb
0
25
50
75
100
125
150
175
200
225
kg
0
11
23
34
45
57
68
80
91
102
PESO DO MOTOCICLISTA
PONTO DE PRÉ-CARGA
lb
kg
88 a 124
40 a 56
1
2
3
4
5
6
7
8
9
10
125 a 161
57 a 73
2
3
4
5
6
7
8
9
10
11
162 a 198
74 a 90
3
4
5
6
7
8
9
10
11
12
199 a 235
91 a 107
4
5
6
7
8
9
10
11
12
-
Ajuste do amortecedor
ATENÇÃO
Ajuste os dois amortecedores igualmente. O ajuste inadequado pode afetar a estabilidade e o manuseio do veículo, o que poderá resultar em morte ou lesões graves. (00036b)
NOTA
Para evitar danos nos anéis de aperto e ajustes, não use nenhuma outra chave de boca além daquela fornecida com sua motocicleta.
  1. Remova o assento. Veja Procedimentos de serviço → Assento.
  2. Veja Figura 3. Levante a trava (2) e deslize a chave inglesa (1) da cavidade de retenção.
1Chave inglesa
2Engate
3Assento individual
4Assento piloto e garupa
Figura 3. Cavidade de retenção da chave inglesa
AVISO
Evite danos no amortecedor. Verifique se as roscas do amortecedor estão limpas e livres de detritos antes de soltar e apertar as porcas de ajuste do amortecedor. (00646b)
  1. Se necessário, limpe as roscas no amortecedor.
  2. Veja Figura 4. Use a chave inglesa para girar o anel de aperto superior em sentido anti-horário (1) para destravar o anel.
    3. NOTA
    Veja Figura 2. Gire o anel de ajuste inferior (2) no sentido horário para aumentar a pré-carga. Gire o anel de ajuste inferior no sentido anti-horário para diminuir a pré-carga.
  3. Veja Figura 4. Use a chave inglesa para girar o anel de ajuste inferior (2) abaixo do ponto recomendado.
    4. NOTA
    Veja Figura 2. Conte de cima para baixo a partir do ponto superior (2) na escala de pontos do amortecedor para identificar o ponto de pré-carga recomendado.
  4. Gire o anel de aperto superior para alinhar ao ponto de pré-carga recomendado (3).
  5. Cubra metade do ponto de pré-carga recomendado (4) com o anel de aperto superior.
  6. Use a chave inglesa para apertar manualmente o anel de ajuste inferior contra o anel de aperto superior (5).
  7. Ajuste o amortecedor oposto para o mesmo ponto de pré-carga.
  8. Retorne a chave inglesa à cavidade de retenção sob o assento.
  9. Instale o assento. Veja Procedimentos de serviço → Assento.
1Afrouxe o anel de aperto superior
2Gire o anel de ajuste inferior abaixo do ponto recomendado
3Gire o anel de aperto superior até o ponto
4Alinhe o anel de aperto superior com o ponto
5Aperte o anel de ajuste inferior
Figura 4. Ajuste da pré-carga
