Verificarea nivelului agentului de răcire din recipientul pentru agentul de răcire
| 1. | Deschideți șaua. | |
| 2. | VRSCF: Scoateți capacele laterale din față. Consultați Întreținere și lubrifiere → Capacele laterale din față: Modelul VRSCF. | |
| 3. | Consultați Figura 1. Îndepărtați capacul airboxului rotind dispozitivul de strângere a șuruburilor cu buclă un sfert de tură în sens antiorar. Îndepărtați capacul airboxului de pe orificiile situate în față. | |
 AVERTISMENTNu slăbiți și nu scoateți capacul de presiune când sistemul de răcire este fierbinte. Sistemul de răcire este sub presiune, iar prin capacul de presiune pot ieși agent de răcire și aburi fierbinți, fapt care ar putea cauza arsuri grave. Lăsați motorul să se răcească înainte de a depana sistemul de răcire. (00091c) | ||
| 4. | Consultați Figura 2. Verificați nivelul agentului de răcire din recipient cu agentul de răcire la temperatură scăzută și cu motocicleta pe cric. | |
| 5. | Dacă nivelul este sub linia „COLD FULL” (RECE COMPLET) de pe rezervor, îndepărtați bușonul de pe recipientul pentru agent de răcire trăgând urechea și adăugați GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT până când nivelul lichidului ajunge la linia „COLD FULL” (RECE COMPLET). OBSERVAȚIE GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT este diluat în prealabil și gata de utilizare la capacitate maximă. NU adăugați apă. | |
| 6. | Înlocuiți bușonul recipientului pentru agent de răcire. | |
| 7. | Montați capacul airboxului. Asigurați capacul rotind dispozitivul de strângere a șuruburilor cu buclă un sfert de tură în sens orar. | |
| 8. | VRSCF: Montați capacele laterale din față. Consultați Întreținere și lubrifiere → Capacele laterale din față: Modelul VRSCF. OBSERVAȚIE Dacă recipientul pentru agent de răcire este gol când motorul este rece, este posibil ca sistemul de răcire să fi prins aer. Umpleți sistemul cu agent de răcire și curățați tot aerul captat. Pentru service, consultați un dealer Harley-Davidson autorizat. |
NOTIFICARE
Curățați regulat suprafața de admisie a radiatorului. Frunzele și alte reziduuri se pot aduna pe suprafața radiatorului și pot reduce performanța acestuia, fapt care ar putea conduce la supraîncălzirea motorului și la deteriorarea motocicletei. (00197d)

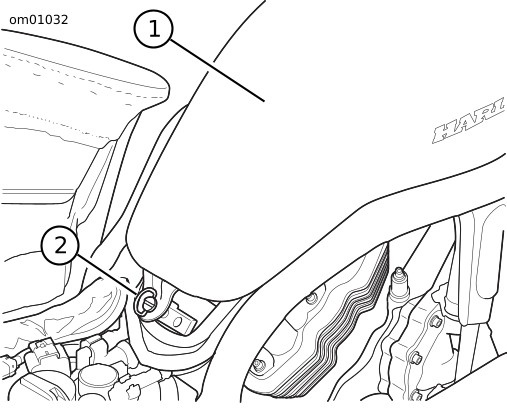

| 1 | Capacul airboxului |
| 2 | Dispozitivul de strângere a șurubului cu buclă |
Figura 1. Capacul airboxului

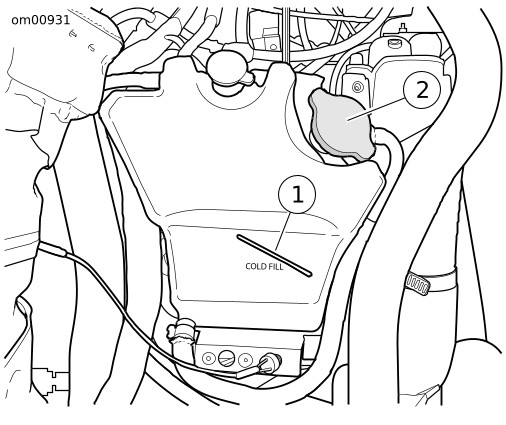

| 1 | Linia rece complet |
| 2 | Bușon |
Figura 2. Recipient pentru agent de răcire
