Katso lisätietoja kohdasta Määräaikaishuollot → Säännölliset huoltovälit → Huoltovälit: 2014 Touring-mallit . Tarkista kytkimen nestetaso määritetyin väliajoin.
HUOMAUTUS
Kytkinnestettä ei pitäisi koskaan tarvita lisätä tai poistaa järjestelmästä tavallisen kulumisen vuoksi.
1. Käännä ohjaustankoa niin, että pääsylinteri on vaakatasossa.
2. Katso Kuva 1. Kytkimen nestesäiliön tarkistusikkuna. Tarkista, että nestepinta on MIN-linjan tasalla tai yli. Jos nestepinta on alhainen, jatka seuraavaan vaiheeseen.
HUOMAUTUS
DOT 4 Brake Fluid vahingoittaa maalipintoja ja värikatteita. Ole varovainen jarrujen huoltotoimia tehdessäsi ja suojaa maalipinnat roiskeilta. Ohjeen laiminlyöminen voi aiheuttaa maalipinnan vahingoittumisen. (00239c)
3. Puhdista kaikki lika ja roskat kytkimen pääsylinterin kannesta. Irrota kytkimen pääsylinterin kannen kaksi ruuvia. Poista kansi.
4. Tarkista, että kytkimen pääsylinterin säiliön nestepinta on säiliön sisäpuolen takaosassa olevan ulkoneman FILL LEVEL -merkin kohdalla. Jos nestettä on lisättävä, käytä kytkinjärjestelmiin soveltuvaa DOT 4 -JARRUNESTETTÄ. Voit hankkia nestettä Harley-Davidson-jälleenmyyjältä.
HUOMAUTUS
  • Älä lisää liikaa nestettä kytkimen säiliöön. Kytkinnesteen tilavuus kasvaa kytkimen kulumisen myötä. Ylitäyttö voi vaurioittaa tiivisteitä ja kytkinjärjestelmää.
  • Jos nestetaso on huomattavasti FILL LEVEL -tason yläpuolella, syynä voi olla kytkimen kuluminen.
HUOMAUTUS
DOT 4 -jarrunestettä käytetään hydraulisessa kytkimessä. Älä käytä muuntyyppisiä nesteitä, sillä ne eivät ole yhteensopivia ja voivat aiheuttaa laitevaurioita. (00353b)
HUOMAUTUS
Pääsylinterin säiliöön ei saa päästää likaa tai roskia. Lika tai roskat voivat aiheuttaa toimintavirheitä ja laitevaurioita. (00205c)
VAROITUS
DOT 4 Brake Fluid -jarrunesteen kanssa kosketuksiin joutuminen voi aiheuttaa vakavia terveyshaittoja. Asianmukaisen iho- ja silmäsuojauksen laiminlyönti voi aiheuttaa kuoleman tai vakavan vamman.
  • Jos kemikaalia on hengitetty: Pysy rauhallisena, poistu raittiiseen ilmaan ja hakeudu lääkäriin.
  • Jos kemikaalia joutuu iholle: Riisu vaatteet, joille ainetta on joutunut. Huuhtele ihoa välittömästi runsaalla vedellä 15–20 minuutin ajan. Jos ärsytystä ilmenee, hakeudu lääkäriin.
  • Jos kemikaalia joutuu silmiin: Pese silmiä vähintään 15 minuutin ajan juoksevan veden alla silmäluomet avattuina. Jos ärsytystä ilmenee, hakeudu lääkäriin.
  • Jos ainetta on nielty: Huuhdo suu ja juo runsaasti vettä. Ei saa oksennuttaa. Ota yhteys myrkytyskeskukseen. Hakeudu heti lääkäriin.
  • Lisätietoja on käyttöturvallisuustiedotteessa (KTT) osoitteessa sds.harley-davidson.com
(00240e)
5. Tarkista, onko kytkimen pääsylinterin kannen tiivisteessä repeämiä, murtumia tai muita merkkejä vaurioista. Vaihda tiiviste tarvittaessa. Aseta kansi ja kannen tiiviste huolellisesti pääsylinterin säiliöön. Kiinnitä kahdella kannen ruuvilla. Kiristä ruuvit momenttiin 0,9–1,1 N·m (8–10 in-lbs).
HUOMAUTUS
Jos nesteen määrä on oikea, mutta kytkin ei toimi oikein, katso lisätietoja korjaamokäsikirjasta tai vie moottoripyörä Harley-Davidson-huoltoon.

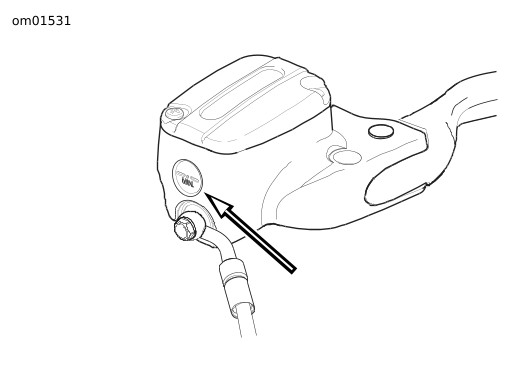

Kuva 1. Kytkimen nestesäiliön tarkistusikkuna
