Lisätietoja on kohdassa Kuva 1. Radion etupaneelissa on säätöpainikkeita, nestekidenäyttö (LCD), CD/MP3-levyluukun kansi sekä tulpalla peitetty ulkoisten laitteiden tulovastake (AUX). Kuusi etupaneelin painikkeista on toimintopainikkeita, joiden toteuttamat toiminnot vaihtelevat näytön mukaan.
ON
ON-painikkeella voit kytkeä radion päälle ja pois.
1, 2, 3, 4, 5 / vasen nuolipainike
Radion toimintopainikkeiden 1, 2, 3, 4 ja 5 / vasen nuoli avulla voit tallentaa ja valita haluamasi radiotaajuuden (pikavalinnat). Kun jokin Advanced Audio System -äänijärjestelmän lisälaitteista on käytössä, kyseisen lisälaitteen toimintopainikkeiden toteuttamat toiminnot näkyvät painikkeiden kohdalla nestekidenäytössä.
6
Painamalla painiketta 6 voit palata edelliseen valikkoon. LA-puhelimen ja kypäräpuhelimen toimintopainikkeen 6 toiminto näkyy nestekidenäytössä painikkeen 6 vieressä.
5 / vasen nuoli, ylänuoli, alanuoli, oikea nuoli
Painikkeiden 5 / vasen nuoli, ylänuoli, alanuoli ja oikea nuoli avulla voit säätää radiotaajuutta, basso- ja diskanttiasetuksia, balanssia sekä äänenvoimakkuutta. Nuolipainikkeiden avulla voit myös selata luetteloita ja valita niiden vaihtoehtoja. Advanced Audio System -äänijärjestelmän lisälaitemoduulissa nuolipainikkeet ovat käytettävissä, kun nuolet näkyvät näytössä.
OK
Kun valikko- tai luettelovaihtoehto näkyy korostettuna, voit OK-painiketta painamalla vahvistaa valinnan ja aloittaa toiminnon.
COM
COM on LA-puhelimen asennuspainike. LA-puhelimella varustetuissa malleissa voit avata LA-asetusvalikon painamalla COM-painiketta. Lisätietoja on kohdassa EDISTYKSELLINEN ÄÄNIJÄRJESTELMÄ → LA-puhelimen käyttäminen.
INT
INT on kypäräpuhelimen asetuspainike. Kypäräpuhelimella varustetuissa malleissa voit avata kypäräpuhelimen asetusvalikon painamalla INT-painiketta. Lisätietoja on kohdassa EDISTYKSELLINEN ÄÄNIJÄRJESTELMÄ → Kypäräpuhelimen käyttäminen.
HUOMAUTUS
Kypäräpuhelin toimii ääniohjauksella (VOX), kun kuulokkeet tai mikrofonit on liitetty kuljettajan tai matkustajan kypäräpuhelinvastakkeisiin.
NAV
NAV ei ole käytössä nykyisissä malleissa. Jos moottoripyörään on asennettu Advanced Audio System GPS-paikannusmoduli (ei enää myytävänä), katso sen käyttöohjeet Advanced Audio GPS Navigation System -käyttöohjekirjasta (76402-06).
Nestekidenäyttö
Nestekidenäyttö (LCD) näyttää radiolaitteen sekä lisävarusteiden toimintatilan.
CD-luukku
Jousitoiminen CD-luukku pysyy avoimena CD-levyjen vaihdon ajan.
Sulje CD-luukku, kun olet laittanut levyn sisään tai ottanut sen pois. Sulje luukku painamalla sitä, kunnes se lukittuu.
EJECT
EJECT-painike (poistopainike) on CD-luukun alla. EJECT-painikkeella voit poistaa CD-levyn soittimesta.
AUX
Tulpalla peitettyyn AUX-vastakkeeseen voi liittää ulkoisen laitteen, kuten kasetti- tai MP3-soittimen.
Voit liittää ulkoisen laitteen lähdön AUX-vastakkeeseen 3,5 millimetrin koirasliittimellä. AUX-vaihtoehto tulee näkyviin nestekidenäyttöön MODE SEL-kytkimellä valittavien vaihtoehtojen joukkoon.
Voit säätää bassoa, diskanttia, balanssia ja äänenvoimakkuutta radion painikkeilla, mutta muita ulkoisen laitteen toimintoja on käytettävä laitteen omilla ohjaimilla. SäädäAUX -laitteen äänenvoimakkuus normaalitasolle.
HUOMAUTUS
Aseta suojatulppa paikalleen aina, kun AUX-vastake ei ole käytössä.
| 1 | LA-puhelimen painike (jos asennettu) |
| 2 | CD-luukku |
| 3 | Poistopainike (luukun alla) |
| 4 | OK (Vahvistus) -painike |
| 5 | AUX-vastakkeen tulppa |
| 6 | Nuolipainikkeet (vasen (5), ylä, oikea, ala) |
| 7 | Toimintopainikkeet (4, 5 / vasen nuoli, 6) |
| 8 | Nestekidenäyttö (LCD) |
| 9 | Toimintopainikkeet (1, 2, 3) |
| 10 | Virtapainike |
| 11 | GPS-navigointimoduuli (jos asennettu) |
| 12 | Kypäräpuhelimen asetukset (jos asennettu) |

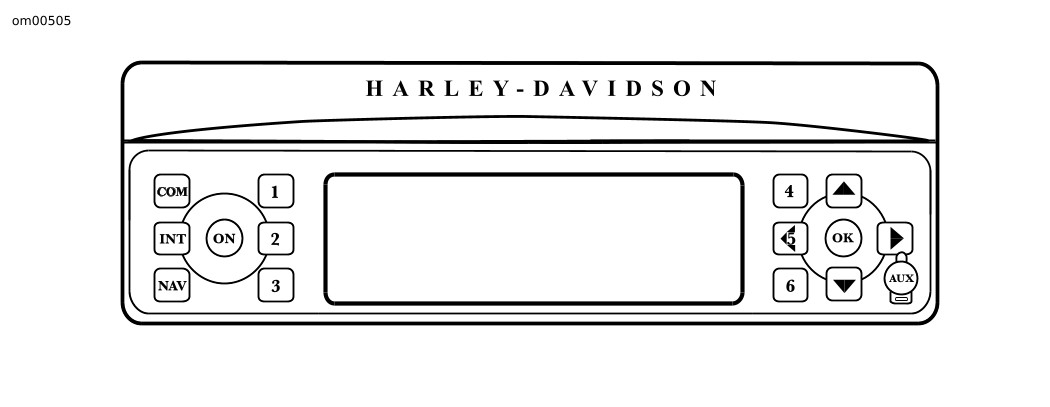

Kuva 1. Advanced Audio System -äänijärjestelmän etupaneeli
