1. Ver a Figura 1. Desapertar o parafuso de ajustamento horizontal (2), para ajustamento da focagem lateral do feixe de luz. Apertar com um binário de 33,9–40,7 N·m (25–30 ft-lbs).
2. Desapertar a porca no parafuso de ajustamento vertical (1), para ajustamento da focagem vertical do feixe de luz. Apertar o parafuso com um binário de 33,9–40,7 N·m (25–30 ft-lbs).
1Parafuso de ajustamento vertical
2Parafuso de ajustamento horizontal

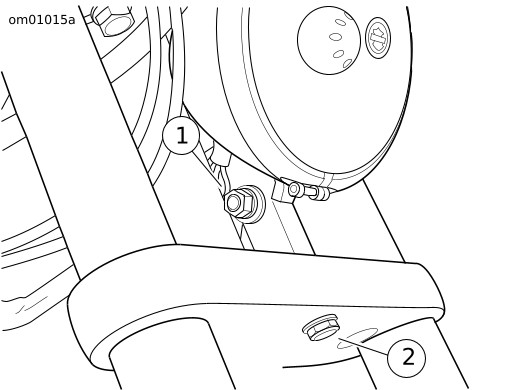

Figura 1. Focagem do farol dianteiro (típico)
