ATENÇÃOA função de ativação automática do farol dianteiro permite uma maior visibilidade para os restantes condutores. O farol dianteiro deve ser sempre mantido aceso. A deficiente visibilidade do motociclista pelos outros condutores pode provocar acidentes mortais ou lesões corporais graves. (00030b)
Ver o capítulo O SEU MANUAL DE OPERAÇÃO. Tomar nota do número da chave no espaço existente no início deste livre.
Ver a Figura 1. O interruptor da ignição controla as funções eléctricas do motociclo.
AVISO
Proteja o seu veículo contra o roubo. Se o motociclo não for trancado após o estacionamento, pode ocorrer o roubo do motociclo e/ou a danificação do equipamento. (00151b)
ATENÇÃONão utilize o veículo com os garfos bloqueados. O bloqueio dos garfos restringe a capacidade de viragem do motociclo, o que pode provocar acidentes mortais ou lesões corporais graves. (00035a)
AVISO
Não lubrifique os canhões das fechaduras com lubrificantes à base de petróleo ou grafite. A utilização destes produtos pode danificar o funcionamento das fechaduras. (00152a)
- Para remover a chave da ignição, empurrar a chave para dentro e rodá-la depois para a esquerda.
- Remover a chave.
NOTA
- As luzes do motociclo podem ser utilizadas com o interruptor na posição ignição (IGNITION), conforme requerido legalmente em alguns países.
- Nos modelos FXDC, FXDWG e FXDF, remover a chave do interruptor da ignição (com o motociclo em funcionamento). Se a chave não for removida, pode cair durante a utilização do motociclo.
Tabela 1. Interruptor da ignição
MODELO | LOCALIZAÇÃO E OPERAÇÃO | POSIÇÃO DO INTERRUPTOR | FUNÇÃO |
|---|---|---|---|
FXDL, FXDB | Lado dianteiro direito da cabeça da direcção. Para destrancar o interruptor e o garfo dianteiro, empurrar a chave para
dentro e rodá-la depois para a esquerda. HDI: Empurrar a alavanca/chave (internacional) para dentro e rodá-la
para a direita para a posição desligado (OFF). Empurrar a chave, antes de deslocar
a chave para qualquer outra posição. Trancagem dos garfos: Para trancar os garfos, movê-los
totalmente para a esquerda. Empurrar a chave e rodá-la para a direita, para a
posição de trancagem. Remover a chave. | Desligado (OFF) | Ignição, luzes e acessórios desligados. |
Acessórios (ACC)* | Os acessórios e as luzes de emergência podem ser ligados. Luzes dos
instrumentos acesas. A luz de stop e a buzina podem ser activadas. A chave pode
ser removida (excepto nos modelos internacionais). | ||
Ignição (IGNITION)* | Ignição, luzes e acessórios ligados. | ||
FXDC, FXDF, FXDWG | O interruptor encontra-se no painel de instrumentos sobre o reservatório de
combustível. Para trancar ou destrancar o interruptor, levantar a tampa do interruptor,
introduzir a chave no interruptor e rodá-la para a esquerda para trancar a
direcção ou para a direita para a destrancar. A chave pode ser removida em
qualquer posição. Trancagem dos garfos: A tranca dos garfos encontra-se no
lado dianteiro direito do motociclo (cabeça da direcção). Introduzir a chave e
empurrá-la ligeiramente para rodar a fechadura para a posição de trancagem
(indicada pelo símbolo). Remover a chave. Para destrancar a fechadura dos garfos, introduzir a chave, empurrá-la
ligeiramente e rodá-la depois para a posição de abertura (indicada pelo símbolo).
Remover a chave. | Desligado (OFF) | Ignição, luzes e acessórios desligados. |
Acessórios (ACC)* | Acessórios ligados. As luzes de emergência podem ser ligadas. Luzes dos
instrumentos acesas. A luz de stop e a buzina podem ser activadas. | ||
Ignição (IGNITION)* | Ignição, luzes e acessórios ligados. | ||
*Os modelos internacional têm uma função adicional – a luz de presença e a luz
de posição traseira estão também acesas. | |||
| 1 | Tranca |
| 2 | Destranca |
| 3 | Abrir a tampa do interruptor |
| 4 | Acessórios (ACC) |
| 5 | Desligado (OFF) |
| 6 | Ignição (IGNITION) |
Figura 1. Interruptor da ignição
| 1 | Trancado |
| 2 | Destrancado |

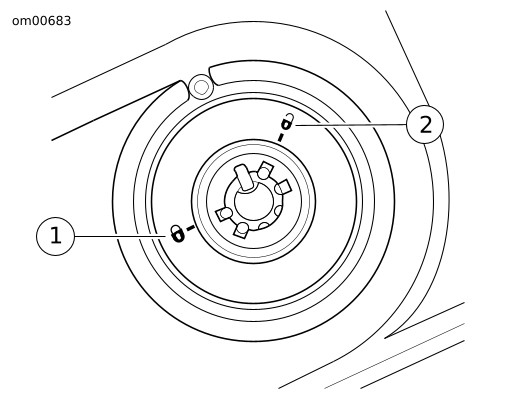

Figura 2. Trancagem dos garfos: Modelos FXDC, FXDF e FXDWG
