Fusíveis
Ver a Figura 1. O bloco de fusíveis encontra-se localizado na tampa esquerda, atrás da tampa do quadro eléctrico. O bloco contém os fusíveis substituíveis.
NOTA
Ver a Figura 1. Nos encaixes 7 e 8 do bloco de fusíveis encontram-se fusíveis de reserva. Os fusíveis são do tipo automóvel (modelo ATO).
Substituição dos fusíveis
1. Colocar a chave da ignição/farol dianteiro na posição desligado (OFF).
2. Puxar com cuidado a tampa do lado esquerdo do chassis. (esta operação não exige a utilização de ferramentas).
3. Ver a Figura 1. Remover o fusível e verificar se está queimado.
4. Instalar um fusível novo, se for necessário.
AVISO
Substituir os fusíveis por outros do mesmo tipo e capacidade. A utilização de fusíveis de tipo e capacidade incorretos pode danificar os sistemas elétricos do motociclo. (00222a)
5. Alinhar os pernos na tampa lateral com os furos no chassis e empurrar a tampa lateral até ficar bem encaixada.
1Relé do motor de arranque
2Relé do sistema
3Fusível principal (40 A)
4ECM (15 A)
5Bomba de alimentação (15 A)
6Não ocupado (HDI: fusível de controlo do motor)
7Reserva (15 A)
8Reserva (15 A)
9Acessório do cliente (15 A)
10Ignição P&A (2 A máx.)
11Bateria (15 A)
12Acessórios (15 A)
13Instrumentos (15 A)
14Ignição (15 A)
15Luzes (15 A)
Figura 1. Bloco de fusíveis
Substituição do fusível principal
Ver a Figura 2. Todos os modelos Dyna estão equipados com um fusível principal para protecção da cablagem do motociclo. Este fusível principal (40 A) protege a corrente principal da bateria para o motociclo. Encontra-se localizado no bloco de fusíveis, por trás da tampa lateral esquerda do motociclo.
  1. Puxar com cuidado a tampa do lado esquerdo do chassis. (esta operação não exige a utilização de ferramentas)
  2. Se estiver instalada uma sirene do sistema de alarme, ligar o interruptor da ignição com o comando remoto/identificador mãos-livres presente para desarmar o sistema de alarme.
  3. Segurar e puxar a direito o fusível principal do porta-fusíveis.
  4. Introduzir os contactos do novo fusível principal nas ranhuras do porta-fusível.
  5. Alinhar os pernos na tampa lateral com os furos no chassis e empurrar a tampa lateral até ficar bem encaixada.

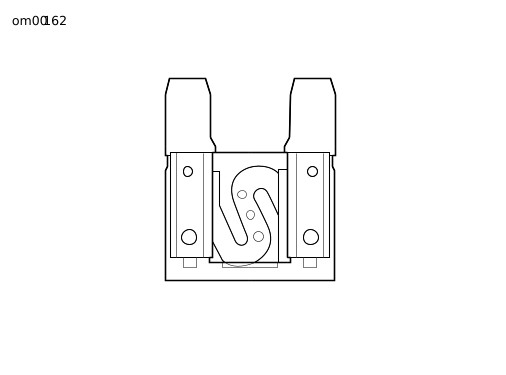

Figura 2. Fusível principal
