Remoção
- Ver a Figura 1. Retirar o parafuso e desprender o suporte de montagem do assento do topo do guarda-lamas traseiro.
- Levantar o assento e remover a porca e a anilha das correias do assento.
- Deslocar o assento para a traseira do motociclo e levantar o assento.
- Não é necessário remover o suporte do assento e os respectivos elementos de fixação da caixa do assento.
NOTA
As correias estão fixadas ao guarda-lamas sob o assento com uma porca e uma anilha.
Instalação
| 1. | Colocar o assento sobre a longarina principal do chassis. NOTA Existe uma patilha na frente do assento, que corre para baixo do apoio do reservatório de combustível. | |
| 2. | Deslocar o assento para a frente do motociclo, até a patilha ficar travada sob o apoio do reservatório de combustível. | |
| 3. | Ver a Figura 1. Empurrar o assento para a frente até a porca de retenção do guarda-lamas traseiro ficar centrada no furo do suporte de montagem. | |
| 4. | Instalar a anilha e a porca, de modo a fixar as correias do assento. | |
| 5. | Instalar o parafuso e o suporte no guarda-lamas. | |
 ATENÇÃOApós instalar o assento, puxe-o para cima para se certificar de que está travado na posição certa. Ao dirigir, um assento solto pode se deslocar e causar a perda do controlo, o que pode provocar a morte ou lesões corporais graves. (00070b) | ||
| 6. | Puxar o assento para cima, para verificar se se encontra bem fixado. |
| 1 | Parafuso |
| 2 | Suporte |
| 3 | Mola de fixação de nylon |
| 4 | Porca |
| 5 | Anilha |

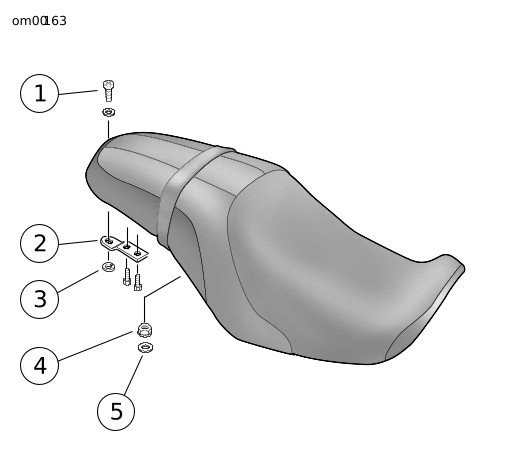

Figura 1. Assento: Modelos Dyna
