VAROITUSÄlä puhdista suodatinpanosta bensiinillä tai liuottimilla. Palavat puhdistusaineet voivat aiheuttaa imujärjestelmän tulipalon, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00101a)
VAROITUSPaineilma voi läpäistä ihon, ja sen mukana lentävät roskat voivat aiheuttaa vakavia silmävammoja. Pidä suojalaseja, kun käytät paineilmaa. Älä koskaan käytä käsiä ilmavuotojen paikantamiseen tai ilmavirran nopeuden arviointiin. (00061a)
HUOMAUTUS
Asenna ilmansuodatin, ennen kuin käynnistät moottorin. Muuten moottoriin voi päästä likaa, joka voi aiheuttaa moottorivaurioita. (00207a)
- Katso lisätietoja kohdasta Määräaikaishuollot → Säännölliset huoltovälit → Huoltovälit: Vuoden 2015 Dyna-mallit. Poista ilmanpuhdistimen kansi ja tarkista suodatin säännöllisesti. Lyhennä tarkistusväliä pölyisissä olosuhteissa.
- Pese paperi- ja lankaverkosta muodostuva suodatinelementti lämpimällä vedellä ja miedolla pesuaineella. Älä yritä irrottaa likaa lyömällä suodatinelementtiä kovaa pintaa vasten.
- Anna suodatinelementin kuivua itsestään tai kuivaa se puhaltamalla pienipaineista paineilmaa sisältä ulospäin. ÄLÄ käytä ilmansuodatinöljyä Harley-Davidsonin paperi- ja lankaverkkosuodattimessa.
- Kannattele suodatinta ilmassa valoa vasten. Jos valo näkyy tasaisesti elementin suodatinaineen läpi, se on tarpeeksi puhdas.
- Vaihda suodatinelementti, jos se on vahingoittunut tai jos suodatinainetta ei voida puhdistaa riittävästi.
- Asenna aluslaatan tiiviste, ilmansuodatinelementti ja kehikko, jos se on irrotettu. Kiristä pidikkeen ruuvit. Katso lisätietoja kohdasta Taulukko 1.
- Asenna ilmanpuhdistimen kansi. Lisää kannen ruuvien kierteeseen tippa LOCTITE THREADLOCKER 243 (sininen) -lukitetta ja kiristä. Katso lisätietoja kohdasta Taulukko 1.
Taulukko 1. Ilmansuodattimen kiinnittimen kiristysmomentti
RUUVI | VÄÄNTÖ |
|---|---|
Ilmansuodatinelementin pidikkeen ruuvit | 4,5–68 N·m (40–60 in-lbs).
|
Ilmansuodattimen kannen ruuvi | 4,1–6,8 N·m (36–60 in-lbs) |

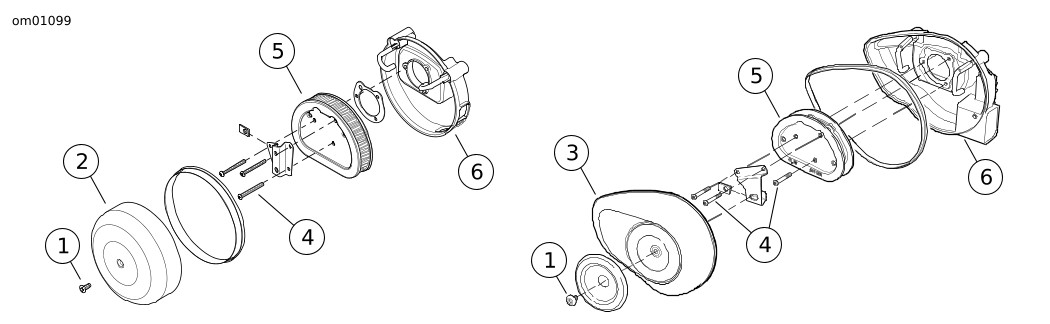

| 1 | Kannen ruuvi |
| 2 | Ilmanpuhdistimen kansi (FXDB/FXDBB/FXDBP) |
| 3 | Ilmanpuhdistimen kansi (muut mallit) |
| 4 | Suodattimen/kiinnikkeen ruuvit (3) |
| 5 | Ilmansuodatinpanos |
| 6 | Päätylevy |
Kuva 1. Ilmanpuhdistinyksikkö
