| 1. | Katso Kuva 1. Poista ruuvi ajovalon luukun (kromikehys) alaosasta. Poista ajovalon luukku. | |
| 2. | Katso Kuva 2. Poista ruuvit, jotka pitävät ajovaloyksikköä paikallaan. | |
| 3. | Irrota ajovalon liitin polttimosta. | |
HUOMAUTUS Jos ajovalo on vaihdettava, hanki oikeanlainen umpioyksikkö tai polttimo Harley-Davidson-jälleenmyyjältä. Sellaisen polttimon käyttäminen, jossa on väärä valoteho, voi aiheuttaa latausjärjestelmän häiriöitä. (00209a) | ||
| 4. | Poista ajovaloyksikkö. | |
| 5. | Poista kumisuojus kotelon takaa. | |
| 6. | Katso Kuva 3. Vapauta kiinnikeliitin (1) pidikkeestä (2). Käännä pidikelenkki pois tieltä. HUOMAUTUS Pidikelenkin vapauttamiseksi voi olla tarpeen löysätä kiinnikeruuvia 1/2–1 kierrosta. | |
 VAROITUSOle varovainen ja käytä suojalaseja polttimoita käsitellessäsi. Polttimo sisältää paineistettua kaasua, joka huolimattomasti käsiteltynä voi aiheuttaa vakavia silmävammoja. (00062b) | ||
| 7. | Poista polttimo ja hävitä se. | |
HUOMAUTUS Älä koskaan koske polttimon lasiosaan. Sormenjäljet jäävät lasiin ja lyhentävät polttimon käyttöikää. Käsittele polttimoa vain paperilla tai kuivalla, puhtaalla liinalla. Muuten polttimo voi vahingoittua. (00210b) | ||
| 8. | Asenna uusi polttimo. Kohdista polttimon nasta ajovalon kotelossa olevaan loveen. | |
| 9. | Katso Kuva 3. Käännä lenkki (1) paikalleen ja salpaa se pidikkeessä (2) olevan ulokkeen alle. HUOMAUTUS Jos pidikeruuvia löysättiin lenkin vapauttamiseksi, pidä pidikettä paikallaan ja kiristä ruuvia, kunnes se istuu hyvin. Varmista, että heijastinkeila on edelleen keskellä koristelogon alla. Jos näin ei ole, löysää pidikeruuvi ja toista vaihetta, kunnes oikeat tulokset saavutetaan. | |
| 10. | Asenna kumisuojus kotelon taakse. | |
| 11. | HDI-mallit: Poista seisontavalon polttimo kääntämällä sen pidikettä 1/4 kierrosta vastapäivään. Asenna polttimo takaisin ja asenna polttimon kiinnike lampun koteloon. | |
| 12. | Asenna ajovalon liitin polttimoon. | |
| 13. | Asenna ajovaloyksikkö ja kiristä ruuvit momenttiin 1–2 N·m (9–18 in-lbs). | |
| 14. | Sovita ajovalon luukun jousi kotelon yläosassa olevaan loveen ja kiinnitä ajovalon luukku (kromirengas) ruuvilla. Kiristä momenttiin 1–2 N·m (9–18 in-lbs). |
| 1 | Vaakasuunnan säädin |
| 2 | Pystysuunnan säädin |
| 3 | Ajovalon luukun ruuvi |

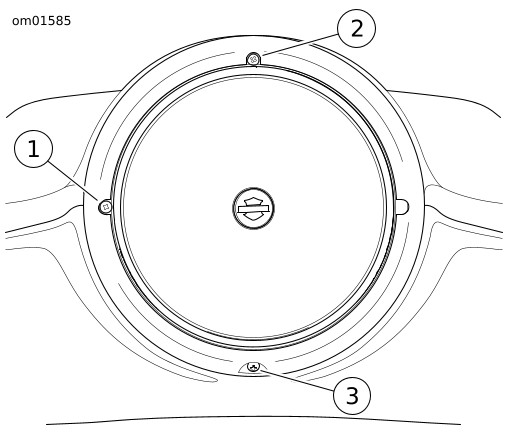

Kuva 1. Ajovalo: FLD-malli
Kuva 2. Ajovalon pidikeruuvit: FLD-malli
| 1 | Johtojen kiinnitysliitin |
| 2 | Pidike |
Kuva 3. Johdon pidikeliitin
