Lisätietoja on kohdassa Kuva 1. Merkkivaloja on viisi.
- Vasen (1) tai oikea (5) suuntavilkun merkkivalo merkkivalopalkin päissä vilkkuu, kun suuntavilkku on käytössä. Varoitusvilkkuja käytettäessä molemmat merkkivalot vilkkuvat yhtä aikaa.
- Sininen kaukovalon merkkivalo (2) palaa, kun kaukovalo on käytössä.
- Vihreä vapaa-asennon merkkivalo (3) palaa, kun vaihde on vapaalla.
- Punainen öljynpaineen merkkivalo (4) palaa, kun moottorissa ei ole riittävästi öljyä.
HUOMAUTUS
Öljynpaineen merkkivalo palaa, kun sytytysvirta on kytkettynä mutta moottoria ei vielä ole käynnistetty. Kun moottori käynnistetään ja kierroksia nostetaan, valon tulee sammua.
Öljynpainevalo saattaa syttyä myös seuraavista syistä:
- Moottorin öljyntaso on alhainen. Pysäytä moottori välittömästi. Lisää öljyä.
- Öljy on liuennut. Vaihda öljy mahdollisimman pian.
- Väärä öljy käyttölämpötilaan. Vaihda öljy mahdollisimman pian.
- Lisätietoja on kohdassa Vianmääritys.
HUOMAUTUS
Jos öljynpaineen merkkivalo palaa, tarkista aina ensin öljyn määrä. Jos öljyä on riittävästi, mutta merkkivalo palaa edelleen, pysäytä moottori heti. Älä jatka ajoa, ennen kuin vika on paikannettu ja korjattu. Muuten moottori voi vahingoittua. (00157a)

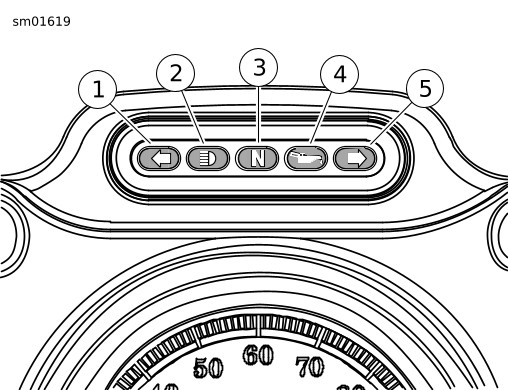

| 1 | Vasen suuntavilkku |
| 2 | Kaukovalo |
| 3 | Vaihde vapaalla |
| 4 | Öljynpaine |
| 5 | Oikea suuntavilkku |
Kuva 1. Merkkivalorivi
